ADAV4101: ADAV4101 音频处理器,用于高级电视

ADAV4101/ADAV4201是高性能模拟与数字输入/输出音频处理器系列产品。

在默认情况下,音频处理器装载了专用的音频流,包括：完备的矩阵切换,以允许将任意类型的输入设备连接到任意类型的输出设备；自动音量控制,可以对广告期间或转换频道时的音量变化进行补偿；还包括动态低音、多波段均衡器以及高达200 ms的立体声延迟存储器,用于音频-视频同步。

作为选择, ADI公司提供获奖的图形化编程工具(SigmaStudioTM),允许定制流的快速开发与评估。该工具允许生成用户专用的音频流,包括使用ADI第三方算法库。

模拟I/O集成了ADI公司具有特有的连续时间、多比特∑-Δ架构,为高级电视系统带来更高级的性能,这些性能是第三方算法供应商要求的,目的是满足系统商标认证。模拟输入由95 dB动态范围(DNR)ADC提供,模拟输出则由95 dB动态范围(DNR)DAC提供。

ADAV4312和ADAV4322内置DAC的电压输出可用来驱动主要扬声器,ADAV4412与ADAV4422的PWM输出可提供给数字放大器。

ADAV4101/ADAV4201包括多通道数字输入与输出。此外。数字输入通道中的两个通道可以通过内置采样速率转换器(SRC)传输,内置SRC支持从5 kHz到50 kHz的任意采样速率。

产品应用领域 Applications

• 通用音频后处理
  - 家庭音频
  - DVD录像机
  - 单机家庭影院(HTIB)系统与DVD接收机
• 用于DTV-ready TV音频处理子系统
• 用于iDTV的模拟广播能力

ADAV4101 特点

• 可完全配置的28 bit音频处理器 - 复位时可以加载各种的TV音频流
• 还支持ADI公司的SigmaStudioTM
• 可调数字延迟,高达200 ms的立体声延迟
• 高性能24-bit ADC与DAC,具有95 dB动态范围
• 包含内置放大器的耳机输出
• 可以选择高性能脉宽调制(PWM)数字输出(ADAV4201)或数模转换器模拟电压输出(ADAV4101)
• 4个立体声数字音频输入(I2S)支持同步与异步输入(2个采样速率转换器(SRC)的采样速率范围从5kHz 到50 kHz)
• 1个立体声同步数字I2S输出
• S/PDIF输出,包括S/PDIF输入多路复用器能力
• 快速I^2C(R) 2C(R)控制
• 工作电源电压：3.3V,1.8V(内置稳压器,可以从3.3V电源获得1.8V电压)

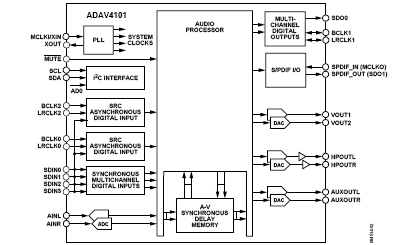

ADAV4101 功能框图

ADAV4101 芯片订购指南

产品型号	产品状态	封装	引脚	温度范围
ADAV4101BSTZ	量产	80 ld LQFP (14x14mm)	80	待定
