ADA4937-1: 超低失真差分ADC驱动器(单通道)
ADA4937是一款低噪声、超低失真、高速差分放大器,非常适合用于驱动分辨率最高为16位、DC至100 MHz的高性能ADC。可调输出共模电平使ADA4937能够与ADC的输入相匹配。内部共模反馈环路也可提供出色的输出平衡,并能抑制偶数阶谐波失真积。
对于ADA4937,利用由4个电阻组成的简单外部反馈网络便可轻松实现差分增益配置,反馈网络决定放大器的闭环增益。
ADA4937采用ADI公司的专有硅-锗(SiGe)互补双极性工艺制造,可实现极低的失真水平,输入电压噪声仅为2.2 nV/√Hz。低直流失调和出色的动态性能使得ADA4937特别适合各种各样的数据采集与信号处理应用。

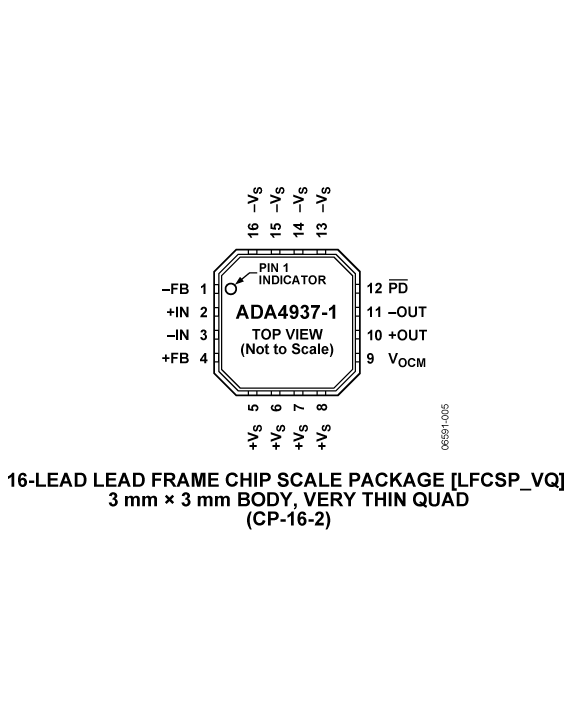

ADA4937采用3 mm × 3 mm、16引脚无铅LFCSP封装(ADA4937-1,单通道)或4 mm × 4 mm、24引脚无铅LFCSP封装(ADA4937-2,双通道)。引脚排列经过优化,有助于PCB布局,并且使失真最小。ADA4937-1的额定工作温度范围为-40°C至+105°C,ADA4937-2为-40°C至+85°C；二者均采用3.3 V和5 V电源供电。
ADA4937-1 应用
- ADC驱动器
- 单端至差分转换器
- 中频和基带增益模块
- 差分缓冲器
- 线路驱动器
ADA4937-1 特点
- 极低谐波失真
-112 dBc HD2 (10 MHz)
-84 dBc HD2 (70 MHz)
-77 dBc HD2 (100 MHz)
-102 dBc HD3 (10 MHz)
-91 dBc HD3 (70 MHz)
-84 dBc HD3 (100 MHz) - 高速压摆率：6000 V/μs(25%至75%)
快速过驱恢复时间：1 ns - 低输入电压噪声：2.2 nV/√Hz
- 失调电压：0.5 mV(典型值)
- 外部可调增益
- 差分至差分或单端至差分操作
- 可调输出共模电压
- 单电源供电： 3.3 V至5 V
实验室电路
Find more at our Circuits Library.
Driving the AD9233/9246/9254 ADCs in AC-Coupled Baseband Applications
本电路中采用的产品:
AD9233, AD9246, AD9254, ADA4937-1
电路类型: ADC电路/驱动器
应用: 通信
优化目标: 高速度

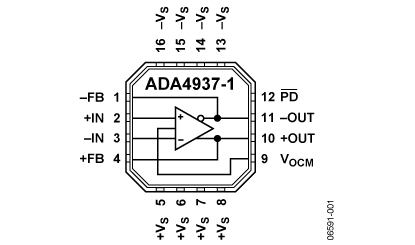

ADA4937-1 功能框图
ADA4937-1 功能框图
ADA4937-1 技术指标
| -3 dB BW (MHz) | 1900MHz | Distortion (2nd) (dBc) | -70dBc |
| Minimum Gain (Acl) | 1 | Distortion (3rd) (dBc) | -84dBc |
| Slew Rate (V/us) | 6000V/us | Package | 16-Lead LFCSP |
| Supply Current | 39.5mA |
ADA4937-1 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| ADA4937-1YCPZ-R2 | 量产 | 16 ld LFCSP (3x3mm, 1.3mm exposed pad) | 16 | 工业 |
| ADA4937-1YCPZ-R7 | 量产 | 16 ld LFCSP (3x3mm, 1.3mm exposed pad) | 16 | 工业 |
| ADA4937-1YCPZ-RL | 量产 | 16 ld LFCSP (3x3mm, 1.3mm exposed pad) | 16 | 工业 |
EVAL-ADDIFFAMP: Differential Driver Evaluation Boards
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| EVAL-ADDIFAMP-1CPZ | 量产 | 评估板 | 商业 | |
| EVAL-ADDIFAMP-2CPZ | 量产 | 评估板 | 商业 | |
| EVAL-ADDIFFAMP-1RZ | 量产 | 评估板 | 商业 | |
| EVAL-ADDIFFAMP-CPZ | 量产 | 评估板 | 商业 | |
| EVAL-ADDIFFAMP-RMZ | 量产 | 评估板 | 商业 |
EVAL-ADDIFFRX: Differential Receiver Evaluation Boards
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| EVAL-ADDIFFRX-1RMZ | 量产 | 评估板 | 商业 | |
| EVAL-ADDIFFRX-1RZ | 量产 | 评估板 | 商业 |
