ADA4899-1: 单位增益稳定,超低失真,1 nV/√Hz电压噪声,高速运算放大器

ADA4899-1是一款超低噪声(1 nV/√Hz)和超低失真(<-117 dBc @1 MHz)、单位增益稳定、电压反馈型运算放大器,非常适合16 bit和18 bit系统。 ADA4899-1具有线性低噪声输入级和内部补偿电路,在单位增益下也能提供高压摆率和低噪声。ADI公司专有的下一代XFCB工艺和创新的电路设计实现了这样高性能的放大器。ADA4899-1可在突破性能水平下驱动100 Ω的负载,功耗仅为15 mA。ADA4899-1专门针对要求最为严格的应用而设计,可提供宽电源电压范围(4.5 V~12 V)、低失调电压(230 uV最大值)、宽带宽(600 MHz),及高压摆率(310 V/us)。ADA4899-1还具有输入偏置电流消除模式, 可以使输入偏置电流降低到1/60。

ADA4899-1 采用3 mm × 3 mm LFCSP封装和8引脚SOIC封装。两种封装均提供裸露金属焊盘,改善了接地平面的散热性能,显著优于传统的塑料封装。ADA4899-1可在-40°C~+125°C的扩展工业温度范围内工作。

特点
  • 单位增益稳定
  • 超低噪声:1 nV/√Hz, 2.6 pA/√Hz
  • 超低失真:-117 dBc @ 1 MHz
  • 高速
    -3 dB带宽:600 MHz (G = +1)
    压摆率:310 V/us
  • 失调电压:230 uV(最大值)
  • 低输入偏置电流:100 nA
  • 宽电源电压范围:5 V~12 V
  • 电源电流:14.7 mA
  • 高性能引脚排列
  • 禁用模式
应用领域
  • 模数转换器驱动器
  • 仪器仪表
  • 滤波器
  • 中频和基带放大器
  • DAC缓冲器
  • 光电设备
技术指标
  • -3dB Bandwidth: 600MHz
  • Slew Rate: 310V/us
  • Vos: 35uV
  • Ib: 0.1uA
  • # OpAmps per Pkg: 1
  • Input Noise (nV/rtHz): 1nV/rtHz
  • Vcc-Vee: 4.5V to 12V
  • Isy per Amplifier: 16.2mA
  • Packages: CSP,SOIC

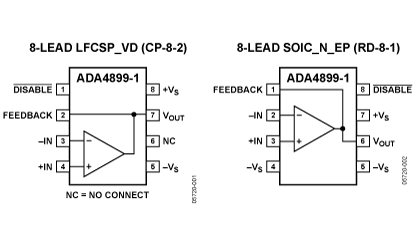

功能框图

ADA4899-1 功能框图

订购指南
产品型号 封装 引脚 温度范围 包装和数量 报价*(100-499) 报价*1000 pcs RoHS
ADA4899-1WYCPZ-R7 产品状态: 停产   8 Reel - - Y 材料信息
ADA4899-1YCPZ-R2 产品状态: 量产 8 ld LFCSP (3x3mm) 8 工业 Reel, 250 $ 2.25 $ 2.25 Y 材料信息
ADA4899-1YCPZ-R7 产品状态: 量产 8 ld LFCSP (3x3mm) 8 工业 Reel, 1500 - $ 1.91 Y 材料信息
ADA4899-1YCPZ-RL 产品状态: 量产 8 ld LFCSP (3x3mm) 8 工业 Reel, 5000 - $ 1.91 Y 材料信息
ADA4899-1YRDZ 产品状态: 量产 8 ld SOIC-EP 8 工业 Tube, 98 $ 2.25 $ 1.91 Y 材料信息
ADA4899-1YRDZ-R7 产品状态: 量产 8 ld SOIC-EP 8 工业 Reel, 1000 - $ 1.91 Y 材料信息
ADA4899-1YRDZ-RL 产品状态: 量产 8 ld SOIC-EP 8 工业 Reel, 2500 - $ 1.91 Y 材料信息
