ADA4857-2:超低失真、低功耗、低噪声、高速运算放大器

ADA4857-2: 超低失真、低功耗、低噪声、高速运算放大器

ADA4857是一款单位增益稳定的高速、电压反馈型放大器，具有低失真、低噪声与高压摆率。ADA4857的无杂散动态范围为-91 dBc @ 10 MHz,是诸如超声设备、自动测试设备、有源滤波器以及ADC驱动器等应用的理想选择。它基于ADI公司专有的下一代XFCB（超高速互补双极型）工艺与创新的架构，来实现高性能。The ADA4857具有850 MHz带宽、2800 V/us压摆率、5 ns的至0.1%精度的建立时间，宽电源电压范围（5 V～10 V），使其成为要求宽动态范围、高精密度与高速度系统的理想选择。ADA4857-1放大器采用3 mm × 3 mm、8引脚LFCSP封装以及标准8引脚SOIC（R-8）封装。ADA4857-2采用4 mm × 4 mm、16引脚LFCSP封装。LFCSP封装具有裸露焊盘，提供到印制电路板的低热阻路径，从而实现更高效的热量传输并增加了可靠性。ADA4857-1工作在扩展的工业温度范围（-40°C～+125°C），ADA4857-2工作在扩展的温度范围（-40°C～+105°C）。

应用领域

仪表
中频和基带放大器
有源滤波器
ADC驱动器
DAC缓冲器

特点

高速
-3 dB带宽：850 MHz (G = +1, RL = 1kΩ), LFSCP
-3 dB带宽：750 MHz (G = +1, RL = 1 kΩ, SOIC)
压摆率：2800 V/us
低失真度:
-88 dBc @ 10 MHz (G = +1, RL = 1kΩ)
低功耗：5 mA/放大器 @ 10 V
低噪声：4.4 nV/√Hz
宽电源电压范围：5 V～10 V
待机特性
采用3 mm × 3 mm 8引脚LFCSP封装（单通道）、8引脚SOIC封装（单通道）以及4 mm × 4 mm 16引脚LFCSP封装（双通道）

技术指标

Vcc-Vee: 4.5V to 10.5V
Isy per Amplifier: 5.5mA
Packages: CSP
-3dB Bandwidth: 750MHz
Slew Rate: 2.8kV/us
Vos: 2mV
Ib: 2uA
# OpAmps per Pkg: 2
Input Noise (nV/rtHz): 4.4nV/rtHz

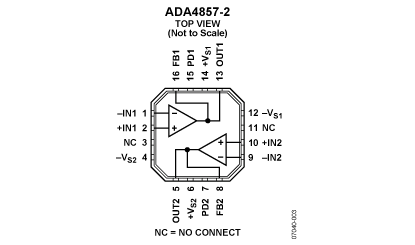

功能框图

ADA4857-2 功能框图

订购指南

产品型号	封装	引脚	温度范围	包装和数量	报价*(100-499)	报价*1000 pcs	RoHS
ADA4857-2YCPZ-R2 产品状态: 量产	16 ld LFCSP (4x4x.85mm, 2.10mm exposed pad)	16	工业	Reel, 250	$ 4.35	$ 4.35	Y 材料信息
ADA4857-2YCPZ-R7 产品状态: 量产	16 ld LFCSP (4x4x.85mm, 2.10mm exposed pad)	16	工业	Reel, 1500	$ 3.04	$ 2.53	Y 材料信息
ADA4857-2YCPZ-RL 产品状态: 量产	16 ld LFCSP (4x4x.85mm, 2.10mm exposed pad)	16	工业	Reel, 5000	$ 3.04	$ 2.53	Y 材料信息

开发工具

产品型号	描述	报价	RoHS	查看PCN/PDN	查看库存/ 购买/样片
ADA4857-2YCP-EBZ 产品状态: 量产	8-lead LFCSP Evaluation Board	$ 18.25	是	-
