ADA4851-1: 低成本、高速、轨到轨输出运算放大器（单通道）
ADA4851-1（单通道）、ADA4851-2（双通道）和ADA4851-4（四通道）均为低成本、高速、电压反馈型、轨到轨输出运算放大器。虽然这些器件成本较低，但仍能够提供出色的整体性能和丰富多样的功能。130 MHz的-3 dB带宽和高压摆率使这些放大器非常适合许多通用高速应用。ADA4851系列设计采用+3 V至±5 V电源供电。这些器件具有单电源供电能力，输入信号可扩展至负供电轨以下200 mV、正供电轨的2.2 V范围内。放大器的输出摆幅可达任一供电轨的60 mV范围内。低成本、出色的差分增益(0.08%)和差分相位(0.09o)以及11 MHz的0.1 dB平坦度，使这些放大器非常适合消费电子视频应用。ADA4851系列可以在扩展温度范围（-40°C至+125°C）内工作。ADA4851-4W和ADA4851-2W为汽车应用级产品，已通过AEC-Q100认证，可以在-40°C至+125°C
技术指标
- Vcc-Vee: 2.7V to 12V
- Isy per Amplifier: 3.2mA
- Packages: SOT
- -3dB Bandwidth: 130MHz
- Slew Rate: 375V/us
- Vos: 600uV
- Ib: 2.2uA
- # OpAmps per Pkg: 1
- Input Noise (nV/rtHz): 10nV/rtHz
应用领域
- 车载信息娱乐系统
- 汽车驾驶员辅助系统
- 消费电子视频设备
- 专业视频设备
- 视频切换器
- 有源滤波器
- 时钟缓冲器
|
特点
- 高速
-3 dB带宽：130 MHz
压摆率：375 V/us
0.1%建立时间：55 ns
- 出色的视频特性
0.1 dB平坦度：11 MHz
差分增益：0.08%
差分相位：0.09°
- 额定电源电压：+3 V、+5 V和 ±5 V
- 轨到轨输出
输出摆幅达到任一供电轨60 mV范围内
- 低失调电压：0.6 mV
- 宽电源电压范围：2.7 V至12 V
- 低功耗：每个放大器2.5 mA
- 省电模式

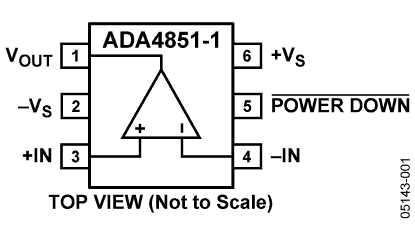

- 提供节省空间的封装:6引脚SOT-23、8引脚MSOP和14引脚TSSOP
- 通过AEC-Q100认证（ADA4851-2W和ADA4851-4W）
|
订购指南
| 产品型号 |
封装 |
引脚 |
温度范围 |
包装和数量 |
报价*(100-499) |
报价*1000 pcs |
RoHS |
| ADA4851-1WYRJZ-R7 产品状态: 量产 |
|
6 |
工业 |
Reel, 3000 |
- |
$ 0.65 |
Y 材料信息 |
| ADA4851-1YRJZ-R2 产品状态: 量产 |
6 ld SOT-23 |
6 |
工业 |
Reel, 250 |
- |
$ 0.70 |
Y 材料信息 |
| ADA4851-1YRJZ-RL 产品状态: 量产 |
6 ld SOT-23 |
6 |
工业 |
Reel, 10000 |
- |
- |
Y 材料信息 |
| ADA4851-1YRJZ-RL7 产品状态: 量产 |
6 ld SOT-23 |
6 |
工业 |
Reel, 3000 |
- |
$ 0.56 |
Y 材料信息 |
开发工具
| 产品型号 |
描述 |
报价 |
RoHS |
查看PCN/PDN |
查看库存/
购买/样片 |
| ADA4851-1YRJ-EBZ 产品状态: 量产 |
6-lead SOT-23 Evaluation Board |
$ 18.25 |
是 |
- |
|
