ADA4841-2:双通道,低功耗,低噪声和低失真,轨到轨输出放大器

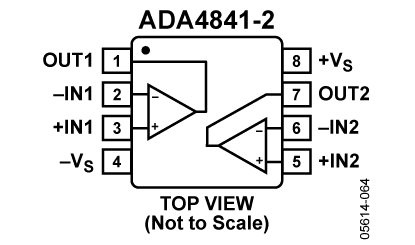

ADA4841-2 功能框图ADA4841-2是一款单位增益稳定、低噪声和低失真、轨到轨输出放大器,具有1.5 mA的最大静态电流。除低功耗特性以外,这款放大器还可提供2.1 nV/√Hz的低宽带电压噪声性能和1.4 pA/√Hz的低宽带电流噪声性能,以及出色的无杂散动态范围(SFDR),100 kHz频率下的SFDR为-105 dBc。为了在较低的频率下保持低噪声环境,放大器在10Hz下具有7 nV/√Hz和13 pA/√Hz的低1/f 噪声。

ADA4841-2的输出摆幅可比任一电压轨低50 mV。输入共模电压范围可扩展至负电源电压。ADA4841-2能驱动高达10 pF的电容负载,并使峰化现象降到最低。ADA4841-2采用无铅引脚精加工封装,可在-40°C~+125°C的工业温度范围内工作。

特点
  • 低功耗:1.1 mA/amp
  • 低宽带噪声
    2.1 nV/√Hz
    1.4 pA/√Hz
  • 低1/f 噪声
    7 nV/√Hz @ 10 Hz
    13 pA/√Hz @ 10 Hz
  • 低失真-105 dBc @ 100 kHz, VO = 2 V p-p
  • 高速
    -3 dB带宽:80 MHz(G = +1) 压摆率:13 V/us 建立时间:175 ns至0.1%
  • 低失调电压:0.3 mV(最大值)
  • 轨到轨输出
  • 省电模式
  • 宽电源电压:2.7 V~12 V
技术指标
  • -3dB Bandwidth: 80MHz
  • Slew Rate: 13V/us
  • Vos: 40uV
  • Ib: 3uA
  • # OpAmps per Pkg: 2
  • Input Noise (nV/rtHz): 2.1nV/rtHz
  • Vcc-Vee: 2.7V to 12V
  • Isy per Amplifier: 1.5mA
  • Packages: SOIC,SOP
订购指南
产品型号 封装 引脚 温度范围 包装和数量 报价*(100-499) 报价*1000 pcs RoHS
ADA4841-2YCPZ-R2 产品状态: 量产   8 工业 Reel, 250 $ 2.69 $ 2.69 Y 材料信息
ADA4841-2YCPZ-R7 产品状态: 量产   8 工业 Reel, 1500 - - Y 材料信息
ADA4841-2YCPZ-RL 产品状态: 量产   8 工业 Reel, 5000 - - Y 材料信息
ADA4841-2YRMZ 产品状态: 量产 8 ld MSOP 8 工业 Tube, 50 $ 2.72 $ 2.32 Y 材料信息
ADA4841-2YRMZ-R7 产品状态: 量产 8 ld MSOP 8 工业 Reel, 1000 - $ 2.32 Y 材料信息
ADA4841-2YRMZ-RL 产品状态: 量产 8 ld MSOP 8 工业 Reel, 3000 - $ 2.32 Y 材料信息
ADA4841-2YRZ 产品状态: 量产 8 ld SOIC 8 工业 Tube, 98 $ 2.72 $ 2.32 Y 材料信息
ADA4841-2YRZ-R7 产品状态: 量产 8 ld SOIC 8 工业 Reel, 1000 - $ 2.32 Y 材料信息
ADA4841-2YRZ-RL 产品状态: 量产 8 ld SOIC 8 工业 Reel, 2500 - $ 2.32 Y 材料信息
应用技术支持与电子电路设计开发资源下载
  1. ADA4841-2 数据手册DataSheet 下载 . PDF
  2. ADI 模拟器件公司比较器产品选型指南 . PDF
  3. Analog Devices, Inc. 美国模拟器件公司产品订购手册 .PDF
