ADA4841-1: 低功耗、低噪声、低失真、轨到轨输出放大器

ADA4841-1是一款单位增益稳定型、低噪声和低失真、轨到轨输出放大器,最大静态电流为1.5 mA。尽管功耗较低,该放大器却能提供2.1 nV/√Hz的低宽带电压噪声性能和1.4 pA/√Hz的电流噪声性能,以及-105 dBc (100 kHz)的出色无杂散动态范围(SFDR)。为了在较低频率时保持低噪声环境,该放大器在10 Hz时的1/f噪声低至7 nV/√Hz和13 pA/√Hz。ADA4841-1的输出摆幅可以达到任一供电轨的50 mV以下。输入共模电压范围可以低至负电源电压。该器件可以驱动最高10 pF的容性负载,峰化极小。ADA4841-1采用无铅引脚封装,额定工作温度范围为-40°C至+125°C扩展工业温度范围。

技术指标
  • -3dB Bandwidth: 80MHz
  • Slew Rate: 13V/us
  • Vos: 40uV
  • Ib: 3uA
  • # OpAmps per Pkg: 1
  • Input Noise (nV/rtHz): 2.1nV/rtHz
  • Vcc-Vee: 2.7V to 12V
  • Isy per Amplifier: 1.5mA
  • Packages: SOIC,SOT

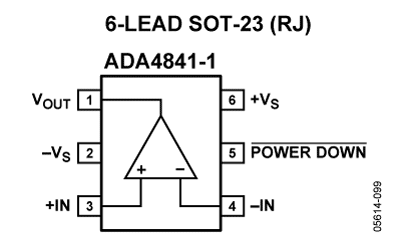

功能框图

特点
  • 低功耗: 1.1 mA/每个放大器
  • 低宽带噪声
    2.1 nV/√Hz
    1.4 pA/√Hz
  • 低 1/F 噪声
    7 nV/√Hz (10 Hz)
    13 pA/√Hz (10 Hz)
  • 低失真
    -105 dBc (100 kHz, VO = 2 V 峰峰值)
  • 高速
    80 MHz, -3 dB 带宽(G = +1)
    13 V/us 压摆率
    0.1%建立时间:175 ns
  • 低失调电压: 0.3 mV (最大值)
  • 轨到轨输出
  • 省电模式
  • 宽电源供电范围: 2.7 V 至 12 V
订购指南
产品型号 封装 引脚 温度范围 包装和数量 报价*(100-499) 报价*1000 pcs RoHS
ADA4841-1WYRJZ-R7 产品状态: 停产   6 Reel - - Y 材料信息
ADA4841-1YRJZ-R2 产品状态: 量产 6 ld SOT-23 6 工业 Reel, 250 $ 1.89 $ 1.89 Y 材料信息
ADA4841-1YRJZ-R7 产品状态: 量产 6 ld SOT-23 6 工业 Reel, 3000 $ 1.89 $ 1.89 Y 材料信息
ADA4841-1YRJZ-RL 产品状态: 量产 6 ld SOT-23 6 工业 Reel, 10000 - - Y 材料信息
ADA4841-1YRZ 产品状态: 量产 8 ld SOIC 8 工业 Tube, 98 $ 1.87 $ 1.59 Y 材料信息
ADA4841-1YRZ-R7 产品状态: 量产 8 ld SOIC 8 工业 Reel, 1000 - $ 1.61 Y 材料信息
ADA4841-1YRZ-RL 产品状态: 量产 8 ld SOIC 8 工业 Reel, 2500 - $ 1.61 Y 材料信息
开发工具
产品型号 描述 报价 RoHS 查看PCN/PDN 查看库存/ 购买/样片
ADA4841-1YR-EBZ 产品状态: 量产 8-lead SOIC Evaluation Board - -
ADA4841-1YRJ-EBZ 产品状态: 量产 6-lead SOT-23 Evaluation Board $ 18.25 -
