AD9520-0: 12 LVPECL/24 CMOS输出时钟发生器,集成2.8 GHz VCO
AD9520-01可提供多路输出的时钟分配功能,具有亚皮秒抖动性能,并且片上集成PLL和VCO。VCO的调谐范围为 2.53 GHz～2.95 GHz,也可以使用高达2.4 GHz的外部3.3 V/5 V VCO/VCXO。
AD9520的串行接口支持SPI与I²C®端口。片上EEPROM可通过串行接口进行编程,并能存储用于上电与芯片复位的用户定义的寄存器设置。
AD9520具有12个LVPECL输出,分成4组。任意一个1.6 GHz LVPECL输出都可被配置为两个250 MHz CMOS输出。
每组输出端都包含分频器,可设置1～32的分频比和相位（粗延迟）。
AD9520采用64引脚LFCSP封装,3.3 V单电源供电。采用外接VCO时,工作电压范围可扩展至5.5 V。独立的输出驱动器的电源电压为2.375 V～3.465 V。
AD9520可在-40°C～+85°C的工业温度范围工作。
1 在数据手册中,AD9520通常用来指代AD9520系列的所有成员。如果使用AD9520-0,则指AD9520系列中的某个特定型号。
产品应用领域 Applications
- 低抖动、低相位噪声时钟分配
- 时钟产生与转换,符合SONET、10Ge、10G FC,以及其它10 Gbps协议
- 前向误差校正（G.710）
- 为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟
- 高性能无线收发器
- 自动测试设备（ATE）与高性能仪器仪表
- 宽带基础设施
AD9520-0 特点
- 低相位噪声锁相环（PLL）
- 片上VCO调谐范围：2.53 GHz～2.95 GHz
- 自动和手动参考信号切换/保持模式
- 可选择零延迟工作
- 4组共12个1.6 GHz LVPECL/CMOS输出
- 每组输出端包含一个1～32分频器,具有相位延迟
- SPI与I²C兼容控制端口
- 非易失性EEPROM,可保存配置

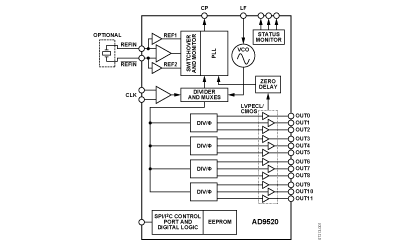

AD9520-0 功能框图
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| AD9520-0/PCBZ | 量产 | 评估板 | 64 | 商业 |
| AD9520-0BCPZ | 量产 | 64 | 工业 | |
| AD9520-0BCPZ-REEL7 | 量产 | 64 | 工业 |
AD9520-0 应用技术支持与电子电路设计开发资源下载
- AD9520-0 数据手册DataSheet 下载 . PDF
- ADI 模拟器件公司比较器产品选型指南 . PDF
- Analog Devices, Inc. 美国模拟器件公司产品订购手册 .PDF
- 时钟和定时IC产品介绍 . PDF
