AD9460: 16位、80 MSPS/105 MSPS ADC

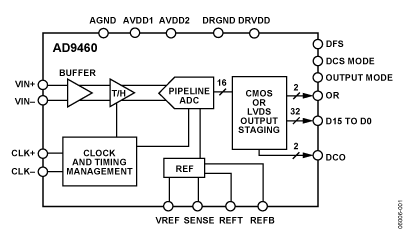

AD9460 功能框图 AD9460是一款16位单芯片采样模数转换器（ADC），内置一个片内采样保持电路，专门针对高性能、小尺寸和易用性进行了优化。该器件的采样速率高达105 MSPS，具有出众的信噪比（SNR），适合采用基带（<100 MHz）和中频的仪器仪表、医疗成像以及雷达接收机应用。该ADC要求采用3.3 V和5.0 V电源供电及低压差分输入时钟信号，以便充分发挥其工作性能。对于大多数应用来说，无需外部基准电压源或驱动器件。数据输出为CMOS兼容或LVDS兼容（ANSI-644兼容），且包括能降低短迹线所需总电流的方式。同时提供一些可选特性，供用户按照工作条件进行不同的选择，包括选择输入范围、数据格式以及输出数据模式。AD9460采用100引脚无铅表面贴装塑料封装（TQFP_EP），额定温度范围为-40°C至+85°C工业温度范围。

AD9460 特点

保证105 MSPS的采样速率（AD9460-105）
信噪比（SNR）：
79.4 dBFS/无寄生动态范围（SFDR）：
91 dBc（输入频率10 MHz，3.4 V p-p输入、80 MSPS）
信噪比（SNR）：78.3 dBFS（输入频率170 MHz，4.0 V p-p输入、80 MSPS）
信噪比（SNR）：
77.8 dBFS/无寄生动态范围（SFDR）：87 dBc（输入频率170 MHz，3.4 V p-p输入、80 MSPS）
信噪比（SNR）：
77.2 dBFS/无寄生动态范围（SFDR）：84 dBc
（输入频率170 MHz，3.4 V p-p输入、105 MSPS）
双音SFDR：90 dBFS（输入频率139 MHz/140 MHz，3.4 V p-p输入、105 MSPS）
均方根抖动：60 fsec
出色的线性度：
微分非线性（DNL）= ±0.5 LSB（典型值）
积分非线性（INL）= ±3.0 LSB（典型值）
2.0 V p-p至4.0 V p-p差分满量程输入
模拟输入缓冲
LVDS输出（ANSI-644兼容）或CMOS输出
数据格式选择（偏移二进制或二进制补码）

AD9460 亮点

真16位线性度。
高性能：出众的基带中频信噪比（SNR）性能，适用于数据采集、仪器仪表、核磁共振成像以及雷达接收机。
易于使用：片内基准电压源与高输入阻抗采样保持电路，其模拟输入范围可调，输出时钟简化了数据采集。
采用100引脚TQFP/EP无铅封装。
时钟占空比稳定器（DCS）在较宽的时钟脉冲宽度范围仍保持ADC的整体性能。
OR（超量程）输出可提示超过选定输入范围的信号。

AD9460 技术指标

Resolution (Bits): 16bit
# Chan: 1
Sample Rate: 105MSPS
Interface: Par
Analog Input Type: Diff-Uni
Ain Range: (2Vref) p-p,(Vref) p-p,2 V p-p,4 V p-p
ADC Architecture: Pipelined
Pkg Type: QFP

AD9460 应用领域

MRI接收机
多载波、多模式手机接收机
天线阵列定位
功率放大器线性化
宽带无线
雷达
红外成像
通信仪器

AD9460 芯片订购指南

产品型号	封装	引脚	温度范围	包装和数量	报价*(100-499)	报价*1000 pcs	RoHS
AD9460-105LVDSPCBZ 产品状态: 联络ADI	评估板	100	工业	1	$ 202.40	$ 202.40	是
AD9460-80LVDS/PCBZ 产品状态: 量产	评估板	100	工业	1	$ 202.40	$ 202.40	是
AD9460BSVZ-105 产品状态: 量产	100 ld TQFP w/ 9.5mm exposed pad	100	工业	Tray, 90	$ 67.47	$ 57.35	是
AD9460BSVZ-80 产品状态: 量产	100 ld TQFP w/ 9.5mm exposed pad	100	工业	Tray, 90	$ 57.54	$ 48.91	是
