AD9432: 12位、105 MSPS ADC

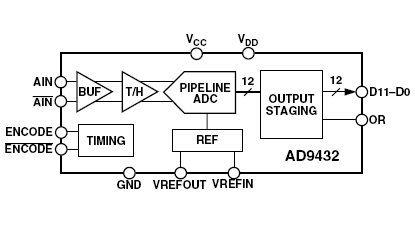

AD9432 功能框图AD9432是一款12位单芯片采样模数转换器(ADC),内置一个片内采样保持电路,专门针对高速转换和易用性进行了优化。该产品采用105 MSPS转换速率工作,在整个工作范围内都具有出色的动态性能。该ADC只需一个5.0 V单电源和一个105 MHz编码时钟就能充分发挥工作性能。对于大多数应用来说,无需外部基准电压源或驱动器件。数字输出为TTL/CMOS兼容,单独的输出电源引脚支持3.3 V逻辑接口。编码器输入支持差分或单端信号,且为TTL/CMOS兼容。12位数字输出可以采用+3.0 V(2.5 V至3.6 V)电源供电。AD9432采用先进的BiCMOS工艺制造,提供52引脚公制方型塑料封装(52 LQFP),额定温度范围为-40°C至+85°C工业温度范围

The AD9432 is an 12-bit monolithic sampling analog-to-digital converter with an on-chip track-and-hold circuit and is optimized for high speed conversion and ease of use. The product operates at a 105 MSPS conversion rate with outstanding dynamic performance over its full operating range.The ADC requires only a single 5.0 V power supply and a 105 MHz encode clock for full-performance operation. No external reference or driver components are required for many applications.The digital outputs are TTL/CMOS compatible and a separate output power supply pin supports interfacing with 3.3 V logic. The encoder input supports either differential or single-ended signals and is TTL/CMOS compatible. The 12-bit digital outputs can be operated from +3.0 V (2.5 V to 3.6 V) supplies.Fabricated on an advanced BiCMOS process, the AD9432 is available in a 52-pin metric quad plastic package (52 LQFP) specified over the industrial temperature range (-40°C to +85°C).

AD9432 特点
  • 12位、105 MSPS ADC
  • 片内线性自校准环路
  • 输出格式:二进制补码
  • 片内基准电压源和采样保持
  • 低功耗:850 mW(典型值,105 MSPS)
  • 模拟带宽:500 MHz
  • 信噪比(SNR):67 dB(47 MHz)
  • 无杂散动态范围(SFDR):80 dB(30 MHz AIN)
  • 2.0 V p-p差分模拟输入范围
  • +5.0 V单电源供电
  • +3.3 V CMOS/TTL输出
AD9432 技术指标
  • Resolution (Bits): 12bit
  • # Chan: 1
  • Sample Rate: 105MSPS
  • Interface: Par
  • Analog Input Type: Diff-Uni
  • Ain Range: 2 V p-p
  • ADC Architecture: Pipelined
  • Pkg Type: QFP
AD9432 芯片订购指南
产品型号 封装 引脚 温度范围 包装和数量 报价*(100-499) 报价*1000 pcs RoHS
AD9432BSQZ-105 产品状态: 停产 52 ld LQFP (10x10x1.4mm W/(5.9mm Heatsink) 52 工业 Tray, 160 - -
AD9432BSQZ-80 产品状态: 停产 52 ld LQFP (10x10x1.4mm W/(5.9mm Heatsink) 52 工业 Tray, 160 - -
AD9432BSTZ-105 产品状态: 量产 52 ld LQFP (10x10mm) 52 工业 Tray, 160 $ 38.65 $ 32.84
AD9432BSTZ-80 产品状态: 量产 52 ld LQFP (10x10mm) 52 工业 Tray, 160 $ 31.12 $ 26.44
AD9432BSVZ-105 产品状态: 量产 52 ld TQFP_EP(10x10 w/7.3 ep) 52 工业 Tray, 160 $ 38.65 $ 32.84
AD9432BSVZ-80 产品状态: 量产 52 ld TQFP_EP(10x10 w/7.3 ep) 52 工业 Tray, 160 $ 31.12 $ 26.44
