AD9230: 12位、170 MSPS/210 MSPS/250 MSPS、1.8 V模数转换器

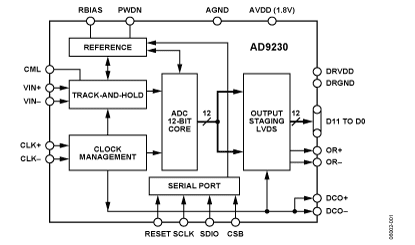

AD9230 功能框图AD9230是一款12位单芯片采样模数转换器(ADC),专门针对高性能、低功耗和易用性进行了优化。该产品的转换速率最高可达250 MSPS,具有杰出的动态性能,适合宽带载波和宽带系统使用。芯片上集成了全部必需功能,包括采样保持(T/H)与基准电压源,可提供完整的信号转换解决方案。该ADC要求采用1.8 V模拟电源供电及差分时钟信号,以便充分发挥其工作性能。数字输出为LVDS(ANSI-644)兼容,支持二进制补码、偏移二进制或格雷码格式。该ADC还提供数据时钟输出,用于正确进行输出数据定时。AD9230采用先进的CMOS工艺制造,提供56引脚LFCSP封装,额定温度范围为-40°C至+85°C工业温度范围。

AD9230 特点
  • 信噪比(SNR):64.9 dBFS(fIN最高为70 MHz,250 MSPS)
  • ENOB:10.4(fIN最高为70 MHz,250 MSPS,-1.0 dBFS)
  • 无寄生动态范围(SFDR):-79 dBc(fIN最高为70 MHz,250 MSPS,-1.0 dBFS)
  • 出色的线性度:微分非线性(DNL)= ±0.3 LSB(典型值)积分非线性(INL)= ±0.5 LSB(典型值)
  • 700 MHz全功率模拟带宽
  • 片内基准电压源,无需外部去耦
  • 集成输入缓冲和采样保持
  • 低功耗
    434 mW(250 MSPS,LVDS SDR模式)
    400 mW(250 MSPS,LVDS DDR模式)
  • 可编程输入电压范围1.0 V至1.5 V,1.25 V(标称值)
  • 采用1.8 V模拟和数字电源供电
  • LVDS输出,可选择数据格式(偏移二进制、二进制补码、格雷码)
  • 提供11位版本:AD923011BCPZ-200
AD9230 亮点
  1. 高性能:信噪比维持在64.9 dBFS (250 MSPS、70 MHz输入)。
  2. 低功耗:仅434 mW(250 MSPS)。
  3. 易于使用:LVDS输出数据和输出时钟信号允许与现行FPGA接口。片内基准电压源和采样保持功能使系统设计更灵活,采用1.8 V单电源则简化了系统电源设计
  4. 串行端口控制:标准串行端口接口支持各种产品功能,例如:数据格式化、时钟占空比稳定器禁用、省电模式、增益调整及生成输出测试图样等。
  5. 引脚兼容系列:如10位引脚兼容系列产品AD9211。
AD9230 技术指标
  • Resolution (Bits): 12bit
  • # Chan: 1
  • Sample Rate: 250MSPS
  • Interface: LVDS,Par
  • Analog Input Type: Diff-Uni
  • Ain Range: 1.25 V p-p
  • ADC Architecture: Pipelined
  • Pkg Type: CSP
AD9230 应用领域
  • 无线和有线宽带通信
  • 电缆反转通路
  • 通信测试设备
  • 雷达和卫星子系统
  • 功率放大器线性化
AD9230 芯片订购指南

产品型号 封装 引脚 温度范围 包装和数量 报价*(100-499) 报价*1000 pcs
AD9230BCPZ-170 产品状态: 量产 56 ld LFCSP (8x8mm, 4.3mm exposed pad) 56 工业 Tray, 260 $ 41.67 $ 35.42
AD9230BCPZ-210 产品状态: 量产 56 ld LFCSP (8x8mm, 4.3mm exposed pad) 56 工业 Tray, 260 $ 50.00 $ 42.50
AD9230BCPZ-250 产品状态: 量产 56 ld LFCSP (8x8mm, 4.3mm exposed pad) 56 工业 Tray, 260 $ 70.24 $ 59.71
