AD8692:双路、低成本、低噪声、CMOS轨到轨输出运算放大器

AD8692: 双路、低成本、低噪声、CMOS轨到轨输出运算放大器

AD8691、AD8692和AD8694分别是单路、双路和四路、低成本、轨到轨输出、单电源放大器,具有低失调、低输入电压、低电流噪声及宽信号带宽等特性。低失调、低噪声、极低的输入偏置电流和高速度特性相结合,使这些放大器适合各种应用。滤波器、积分器、光电二极管放大器和高阻抗传感器等器件均可受益于这一特性组合。宽带宽和低失真特性则有益于音频和其它交流应用。这些放大器的具体应用包括：功率放大器(PA)控制、激光二极管控制环路、便携式和环路供电仪器仪表、便携式设备的音频放大以及ASIC输入和输出放大器。AD8691提供小型SC70和TSOT两种封装形式,可靠近传感器放置,从而减小外部噪声影响。AD8691、AD8692和AD8694的额定温度范围为-40°C至+125°C扩展工业温度范围。AD8691单路放大器提供5引脚SC70和5引脚TSOT两种封装。AD8692双路放大器提供8引脚MSOP和窄体SOIC表面贴装两种封装。AD8694四路放大器提供14引脚TSSOP和14引脚窄体SOIC两种封装。

技术指标

-3dB Bandwidth: 10MHz
Slew Rate: 5V/us
Vos: 400uV
Ib: 0.2pA
# OpAmps per Pkg: 2
Input Noise (nV/rtHz): 8nV/rtHz
Vcc-Vee: 2.7V to 6V
Isy per Amplifier: 1.05mA
Packages: SOIC,SOP

应用领域

--光电二极管放大
--电池供电仪器仪表
--医疗仪器
--多极滤波器
--传感器
--便携式音频设备

特点

失调电压：400 uV(典型值)
低失调电压漂移：最大6 uV/°C
(AD8692/AD8694)
极低输入偏置电流：1 pA(最大值)
低噪声：8 nV/√Hz
通过汽车应用认证
低失真：0.0006%
宽带宽：10 MHz
单位增益稳定
单电源供电：2.7 V至6 V

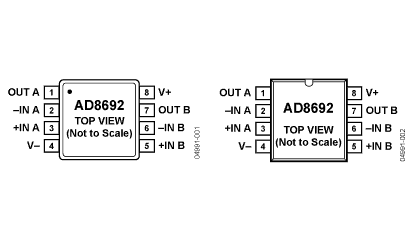

功能框图

订购指南

产品型号	封装	引脚	温度范围	包装和数量	报价*(100-499)	报价*1000 pcs	RoHS
AD8692ARMZ-R7 产品状态: 量产		8	工业	Reel, 1000	-	$ 0.64	Y 材料信息
AD8692ARMZ-REEL 产品状态: 量产	8 ld MSOP	8	工业	Reel, 3000	-	$ 0.64	Y 材料信息
AD8692ARZ 产品状态: 量产	8 ld SOIC	8	工业	Tube, 98	$ 0.78	$ 0.64	Y 材料信息
AD8692ARZ-REEL 产品状态: 量产	8 ld SOIC	8	工业	Reel, 2500	-	$ 0.64	Y 材料信息
AD8692ARZ-REEL7 产品状态: 量产	8 ld SOIC	8	工业	Reel, 1000	-	$ 0.64	Y 材料信息
AD8692WARMZ-REEL 产品状态: 量产		8	汽车级	Reel, 3000	-	$ 0.80	Y 材料信息
