AD8610: 精密、低输入偏置电流、宽带宽JFET运算放大器(单路)
AD8610(单路)和AD8620(双路)均为精度极高的JFET输入放大器,具有超低失调电压和漂移、极低输入电压和电流噪声、极低输入偏置电流和宽带宽等特性。与其它许多JFET放大器不同,AD8610的输入偏置电流在整个工作温度范围内都很低。AD8610能够以同相单位增益稳定驱动1000 pF以上的容性负载,在更高噪声增益时则可以轻松驱动更大的容性负载。即使具有1 k Ω负载,AD8610的摆幅也能达到电源电压的1.2 V范围内,从而在有限的电源电压下也能获得最大的动态范围。在反相或同相增益配置中,输出压摆率均为50 V/us,达到0.01%精度的建立时间不到600 ns。AD8610还拥有高输入阻抗、出色的精度和极高的输出驱动能力,从而成为驱动高性能模数转换器输入及缓冲数模转换器输出的理想放大器。
AD8610和AD8620的具体应用包括：电子仪器仪表；ATE放大、缓冲和积分器电路；CAT/MRI/超声医疗仪器仪表；仪器级光电二极管放大；快速精密滤波器(包括PLL滤波器)；以及高质量音频。
AD8610的额定温度范围为-40°C至+125°C扩展工业温度范围。AD8610提供8引脚窄体SOIC和小型MSOP8表面贴装两种封装。AD8620提供8引脚窄体SOIC封装。MSOP8封装器件仅提供卷带和卷盘形式。
AD8610 特点
- 低噪声：6 nV/√Hz
- 低失调电压：100 uV(最大值)
- 低输入偏置电流：10 pA(最大值)
- 0.01%快速建立时间：600 ns
- 低失真
- 单位增益稳定
- 无反相
- 双电源供电：±5 V 至 ±13 V
采用本器件的已验证电路
已验证电路 专为提供易用性而设计,并已经过ADI公司应用工程师的验证。 欲了解ADI公司已验证电路 的更多信息, 请访问已验证电路主页。
在低失真直流耦合应用中驱动双极性SAR ADC AD7366
在单端应用中使用8通道ADC AD7328

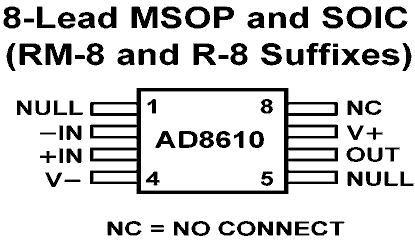

AD8610 功能框图
AD8610 技术指标
| -3dB Bandwidth | 25MHz | Vcc-Vee Supply (V) | 10 to 27 |
| Slew Rate | 60V/us | Iq per Amplifier | 3.5mA |
| Vos | 75uV | # OpAmps per Pkg | 1 |
| Ib | 2pA | Operating Temp Range | -40 to +125 |
| Input Noise (nV/rtHz) | 6nV/rtHz | Packages | SOIC,SOP |
AD8610 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| AD8610AR | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8610AR-REEL | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8610AR-REEL7 | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8610ARM-REEL | 量产 | 8 ld MSOP | 8 | 工业 |
| AD8610ARMZ-R7 | 量产 | 8 | 工业 | |
| AD8610ARMZ-REEL | 量产 | 8 ld MSOP | 8 | 工业 |
| AD8610ARZ | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8610ARZ-REEL | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8610ARZ-REEL7 | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8610BR | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8610BR-REEL | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8610BR-REEL7 | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8610BRZ | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8610BRZ-REEL | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8610BRZ-REEL7 | 量产 | 8 ld SOIC | 8 | 工业 |
