AD8606: 高精密、低噪声、CMOS、轨对轨输入/输出运算放大器（双路）
AD8605、AD8606和AD8608*分别是单路、双路和四路、轨到轨输入和输出、单电源放大器,具有极低失调电压、低输入电压和电流噪声以及宽信号带宽等特性。这些放大器采用ADI公司的DigiTrim(R)调整专利技术,无需激光调整便可达到出色的精度。
低失调、低噪声、极低的输入偏置电流和高速度特性相结合,使这些放大器适合各种应用。滤波器、积分器、光电二极管放大器和高阻抗传感器等器件均可受益于这些特性。宽带宽和低失真特性则有益于音频和其它交流应用。具体应用包括光学控制环路、便携式和环路供电仪器仪表以及便携式设备的音频放大。
AD8605、AD8606和AD8608的额定温度范围为-40°C至+125°C扩展工业温度范围。AD8605单路放大器提供5引脚SOT-23和5引脚WLCSP两种封装。AD8606双路放大器提供8引脚MSOP、8引脚WLSCP和窄体SOIC表面贴装三种封装。AD8608四路放大器提供14引脚TSSOP和窄体14引脚SOIC两种封装。5引脚和8引脚WLCSP封装器件是现有尺寸最小的表面贴装运算放大器。WLCSP、SOT-23、MSOP和TSSOP封装产品仅提供卷带和卷盘形式。
产品应用领域 Applications
- 光电二极管放大
- 电池供电仪器仪表
- 多极滤波器
- 传感器
- 条形码扫描器
- 音频
AD8606 特点
- 低失调电压：65 uV(最大值)
- 低输入偏置电流：1 pA(最大值)
- 低噪声：8 nV/√Hz
- 宽带宽：10 MHZ
- 高开环增益：1000 V/mV
- 单位增益稳定
- 单电源供电：2.7 V至5.5 V
- 5引脚WLCSP封装(单路放大器AD8605),8引脚WLCSP封装(双路放大器AD8606)
采用本器件的已验证电路
已验证电路专为提供易用性而设计,并已经过ADI公司应用工程师的验证。 欲了解ADI公司已验证电路的更多信息 ,请访问已验证电路主页.
14位DAC AD5546/56的精密、单极性、同相配置
DAC AD5546/56的精密、双极性配置
DAC AD5547/57的精密、单极性、反相配置
AD5547/57的精密、单极性、同相配置
AD5547/57的精密、双极性配置
AD8599运算放大器用作4通道、12位ADC AD7991的超低失真驱动器
AD8599运算放大器用作4通道、10位ADC AD7995的超低失真驱动器

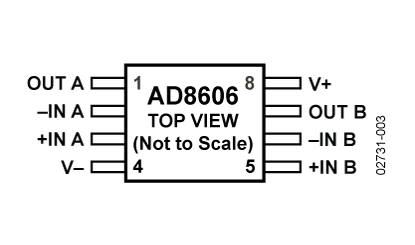

AD8606 功能框图
AD8606 功能框图
AD8606 技术指标
| -3dB Bandwidth | 10MHz | Vcc-Vee Supply (V) | 2.7 to 6 |
| Slew Rate | 5V/us | Iq per Amplifier | 1.2mA |
| Vos | 20uV | # OpAmps per Pkg | 2 |
| Ib | 200fA | Operating Temp Range | -40 to +125 |
| Input Noise (nV/rtHz) | 6.5nV/rtHz | Packages | SOIC,SOP |
AD8606 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| AD8606ACBZ-REEL | 量产 | 8 ball WLCSP | 8 | 工业 |
| AD8606ACBZ-REEL7 | 量产 | 8 ball WLCSP | 8 | 工业 |
| AD8606AR | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8606AR-REEL | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8606AR-REEL7 | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8606ARM-REEL | 量产 | 8 ld MSOP | 8 | 工业 |
| AD8606ARMZ-R7 | 量产 | 8 | 工业 | |
| AD8606ARMZ-REEL | 量产 | 8 ld MSOP | 8 | 工业 |
| AD8606ARZ | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8606ARZ-REEL | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8606ARZ-REEL7 | 量产 | 8 ld SOIC | 8 | 工业 |
EVAL-PRAOPAMP: Universal Precision Op Amp Evaluation Board
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| EVAL-PRAOPAMP-1KSZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-1RJZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-1RMZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-1RZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-2RMZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-2RZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-4RUZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-4RZ | 量产 | 评估板 | 商业 |
