AD8604: DigiTrimTM四路轨到轨输入和输出放大器,具有极低的失调电压和宽带宽
AD8601/AD8602/AD8604均为ADI公司推出的首款DigiTrimTM放大器。这些放大器采用封装内调整专利技术,集轨到轨输入与输出于一体,在整个共模范围内的最大失调电压仅300 uV,带宽达8 MHz,每个放大器的电源电流小于1 mA。上述器件主要针对大规模、单电源应用,与标准CMOS放大器相比,价格不相上下,而失调电压约为后者的1/10。
AD8604 特点
- 低失调电压：500 uV(最大值)
- 单电源供电：2.7 V至5.5 V
- 低电源电流：每个放大器750 uA
- 宽带宽：8 MHz
- 压摆率：5 V/us
- 低失真
- 无反相
- 低输入电流
- 单位增益稳定

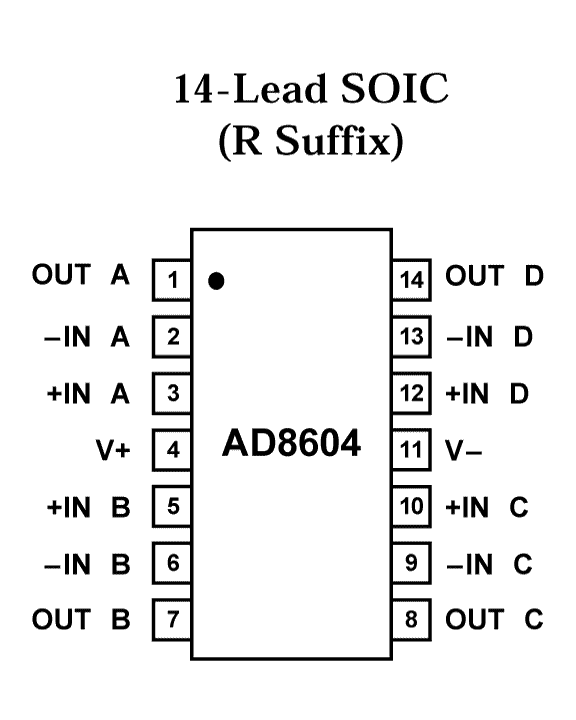

AD8604 功能框图
AD8604 技术指标
| -3dB Bandwidth | 8.4MHz | Vcc-Vee Supply (V) | 2.7 to 6 |
| Slew Rate | 6V/us | Iq per Amplifier | 1.2mA |
| Vos | 500uV | # OpAmps per Pkg | 4 |
| Ib | 200fA | Operating Temp Range | -40 to +125 |
| Input Noise (nV/rtHz) | 18nV/rtHz | Packages | SOIC,SOP |
AD8604 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| AD8604AR | 量产 | 14 ld SOIC | 14 | 工业 |
| AD8604AR-REEL | 量产 | 14 ld SOIC | 14 | 工业 |
| AD8604AR-REEL7 | 量产 | 14 ld SOIC | 14 | 工业 |
| AD8604ARU | 量产 | 14 ld TSSOP | 14 | 工业 |
| AD8604ARU-REEL | 量产 | 14 ld TSSOP | 14 | 工业 |
| AD8604ARUZ | 量产 | 14 ld TSSOP | 14 | 工业 |
| AD8604ARUZ-REEL | 量产 | 14 ld TSSOP | 14 | 工业 |
| AD8604ARZ | 量产 | 14 ld SOIC | 14 | 工业 |
| AD8604ARZ-REEL | 量产 | 14 ld SOIC | 14 | 工业 |
| AD8604ARZ-REEL7 | 量产 | 14 ld SOIC | 14 | 工业 |
| AD8604DR | 量产 | 14 ld SOIC | 14 | 工业 |
| AD8604DR-REEL | 量产 | 14 ld SOIC | 14 | 工业 |
| AD8604DRU | 量产 | 14 ld TSSOP | 14 | 工业 |
| AD8604DRU-REEL | 量产 | 14 ld TSSOP | 14 | 工业 |
| AD8604DRUZ | 量产 | 14 ld TSSOP | 14 | 工业 |
| AD8604DRUZ-REEL | 量产 | 14 ld TSSOP | 14 | 工业 |
| AD8604DRZ | 量产 | 14 ld SOIC | 14 | 工业 |
| AD8604DRZ-REEL | 量产 | 14 ld SOIC | 14 | 工业 |
EVAL-PRAOPAMP: Universal Precision Op Amp Evaluation Board
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| EVAL-PRAOPAMP-1KSZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-1RJZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-1RMZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-1RZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-2RMZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-2RZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-4RUZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-4RZ | 量产 | 评估板 | 商业 |
