AD8566: 16 V轨到轨运算放大器(双路)
AD8565/AD8566/AD8567均为低成本、单电源、轨到轨输入和输出运算放大器,并针对LCD监视器应用进行了优化,采用先进的高压CBCMOS工艺制造。AD8565内置一个放大器,AD8566内置两个放大器,AD8567内置四个放大器。
这些LCD运算放大器具有高压摆率、35 mA连续输出驱动电流、250 mA峰值输出驱动电流和高容性负载驱动能力,电源电压范围较宽,失调电压低于10 mV。AD8565/AD8566/AD8567是LCD灰阶基准电压缓冲和VCOM应用的理想之选。
AD8565/AD8566/AD8567的额定温度范围为-40°C至+85°C。AD8565单路放大器采用5引脚SC70封装。AD8566双路放大器采用8引脚MSOP封装。AD8567四路放大器采用14引脚TSSOP封装和16引脚LFCSP封装。
产品应用领域 Applications
- LCD基准电压驱动器
- 便携式电子设备
- 通信设备
AD8566 特点
- 单电源供电：4.5 V至16 V
- 输入可以超出供电轨
- 轨到轨输出摆幅
- 连续输出电流：35 mA
- 峰值输出电流：250 mA
- 失调电压：10 mV
- 压摆率：6 V/μs
- 单位增益稳定,可驱动高容性负载
- 电源电流：每个放大器700 μA

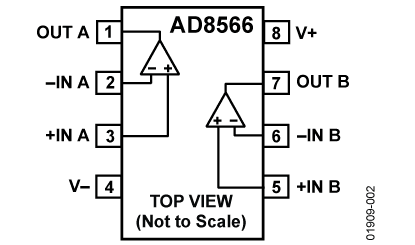

AD8566 功能框图
AD8566 技术指标
| -3dB Bandwidth | 5MHz | Vcc-Vee Supply (V) | 4.5 to 16 |
| Slew Rate | 6V/us | Iq per Amplifier | 850uA |
| Vos | 2mV | # OpAmps per Pkg | 2 |
| Ib | 600nA | Operating Temp Range | -40 to +85 |
| Input Noise (nV/rtHz) | 25nV/rtHz | Packages | SOIC,SOP |
AD8566 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| AD8566ARM-R2 | 量产 | 8 ld MSOP | 8 | 工业 |
| AD8566ARM-REEL | 量产 | 8 ld MSOP | 8 | 工业 |
| AD8566ARMZ-R2 | 量产 | 8 ld MSOP | 8 | 工业 |
| AD8566ARMZ-REEL | 量产 | 8 ld MSOP | 8 | 工业 |
| AD8566WARMZ-REEL | 量产 | MICRO SOIC | 8 | 汽车级 |
EVAL-PRAOPAMP: Universal Precision Op Amp Evaluation Board
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| EVAL-PRAOPAMP-1KSZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-1RJZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-1RMZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-1RZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-2RMZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-2RZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-4RUZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-4RZ | 量产 | 评估板 | 商业 |
