AD8561S: Aerospace 7nS Single Comparator
AD8561是一款单路7 ns比较器,具有单独的输入和输出部分。单独的电源使输入级可以采用±5 V双电源或+5 V单电源供电。
AD8561具有7 ns快速传播延迟性能,因而成为定时电路和线路接收机的理想选择。上升信号与下降信号的传播延迟在整个温度范围内紧密匹配,由于输出的占空比将会与输入的占空比匹配,因此,这种匹配延迟特性使AD8561较适用于时钟恢复。
AD8561的引脚排列与LT1016相同,具有较低的电源电流和较宽的共模输入范围,包含了负供电轨。
AD8561的额定温度范围为–40°C至+85°C工业温度范围,提供8引脚塑料DIP、8引脚TSSOP或窄体SO-8表面贴装封装。
AD8561S 特点
- 传播延迟：7 ns(5 V)
- 单电源供电：3 V至10 V
- 低功耗
- 锁存功能
- TSSOP封装
AD8561S 功能框图

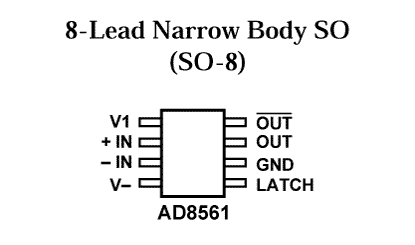

AD8561 引脚配置框图
AD8561S 技术指标
| Logic Output | Diff/TTL | Voltage Supply (V) | +/- 5 |
| # Per Pkg | 1 | Package | 8-Lead SOIC,8-Lead TSSOP |
| Prop Delay (ns)typ | 7ns | ||
| Output Rise/Fall Time | 3.8/1.5 ns | Latch Enable Pin | X |
AD8561S 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| 5962-0051501VHA | 量产 | 10 ld Flat Pack | 10 | 军用 |
| 5962-0051501VPA | 量产 | 8 ld CerDIP | 8 | 军用 |
| 5962R0051501VHA | 量产 | 10 ld Flat Pack | 10 | 军用 |
| 5962R0051501VPA | 量产 | CERDIP GLASS SEAL | 8 | 军用 |
