AD8534: 四路、低成本、250 mA输出、单电源放大器
AD8531、AD8532和AD8534分别是单路、双路和四路轨到轨输入与输出、单电源放大器,具有250 mA输出驱动电流。这种高输出电流特性使这些放大器特别适合驱动阻性或容性负载。交流性能也非常出色,具有3 MHz带宽、5 V/us压摆率及低失真特性。所有器件均保证可采用3 V单电源和5 V电源工作。
AD853x系列具有极低的输入偏置电流,因此可用于积分器和二极管放大,以及其它要求低输入偏置电流的应用。采用5 V电源时,每个放大器的电源电流仅为750 uA,使得低电流应用能够控制高电流负载。
具体应用包括计算机、音频端口、声卡和机顶盒的音频放大。AD853x系列非常稳定,能够驱动诸如LCD中的高容性负载。
这些器件在输入与输出上具有轨到轨摆幅能力,因而设计人员可以在单电源系统中缓冲CMOS DAC、ASIC或其它宽输出摆幅器件。
AD8531、AD8532和AD8534的额定温度范围为-40℃至+85℃扩展工业温度范围。AD8531提供8引脚SOIC、5引脚SC70和5引脚SOT-23三种封装。AD8532提供8引脚SOIC、8引脚MSOP和8引脚TSSOP表面贴装三种封装。AD8534提供窄体14引脚SOIC和14引脚TSSOP表面贴装两种封装
产品应用领域 Applications
- 多媒体音频
- LCD驱动器
- ASIC输入或输出放大器
- 头戴式耳机驱动器
AD8534 特点
- 单电源供电：2.7 V至6 V
- 高输出电流：±250 mA
- 低电源电流：每个放大器750 uA
- 宽带宽：3 MHz
- 压摆率：5 V/μs
- 无反相
- 低输入电流
- 单位增益稳定
- 轨到轨输入和输出

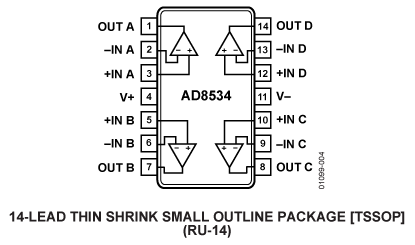

AD8534 功能框图
AD8534 技术指标
| -3dB Bandwidth | 3MHz | Vcc-Vee Supply (V) | 2.7 to 6 |
| Slew Rate | 5V/us | Iq per Amplifier | 1.25mA |
| Vos | 25mV | # OpAmps per Pkg | 4 |
| Ib | 5pA | Operating Temp Range | -40 to +85 |
| Input Noise (nV/rtHz) | 30nV/rtHz | Packages | SOIC,SOP |
AD8534 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| AD8534AR | 量产 | 14 ld SOIC | 14 | 工业 |
| AD8534AR-REEL | 量产 | 14 ld SOIC | 14 | 工业 |
| AD8534ARU-REEL | 量产 | 14 ld TSSOP | 14 | 工业 |
| AD8534ARUZ | 量产 | 14 ld TSSOP | 14 | 工业 |
| AD8534ARUZ-REEL | 量产 | 14 ld TSSOP | 14 | 工业 |
| AD8534ARZ | 量产 | 14 ld SOIC | 14 | 工业 |
| AD8534ARZ-REEL | 量产 | 14 ld SOIC | 14 | 工业 |
EVAL-PRAOPAMP: Universal Precision Op Amp Evaluation Board
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| EVAL-PRAOPAMP-1KSZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-1RJZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-1RMZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-1RZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-2RMZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-2RZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-4RUZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-4RZ | 量产 | 评估板 | 商业 |
