AD8529: 8 MHz轨到轨运算放大器
AD8519和AD8529均为轨到轨输出双极性放大器,单位增益带宽为8 MHz,典型失调电压小于1 mV。
AD8519可以在SC70和SOT-23封装中实现高精度和宽带宽特性。低电源电流特性则使AD8519/AD8529成为电池供电应用的理想之选。AD8519/AD8529的轨到轨输出摆幅大于标准视频运算放大器,因而可用于要求动态范围大于标准视频运算放大器的应用。二者的压摆率为2.9 V/μs,因此特别适合驱动ASIC输入,如语音编解码器等。
AD8519采用小尺寸SC70封装,因而可靠近传感器放置,从而减少外部噪声影响。
AD8519/AD8529的额定温度范围为-40℃至+125℃扩展工业温度范围。AD8519提供5引脚SC70、5引脚SOT-23、8引脚SOIC表面贴装三种封装。AD8529提供8引脚SOIC和8引脚MSOP两种封装
产品应用领域 Applications
- 便携式通信
- 麦克风放大器
- 便携式电话
- 传感器接口
- 有源滤波器
- PCMCIA卡
- ASIC输入驱动器
- 佩戴式计算机
- 电池供电设备
- 基准电压缓冲
- 个人数字助理
AD8529 特点
- 节省空间的SC70和SOT-23封装
- 宽带宽：8 MHz (5 V)
- 低失调电压：1.2 mV(最大值)
- 轨到轨输出摆幅
- 压摆率：2.9 V/μs
- 单位增益稳定
- 单电源供电：2.7 V至12 V

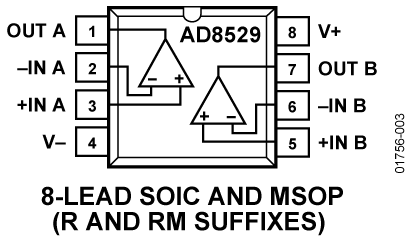

AD8529 功能框图
AD8529 技术指标
| -3dB Bandwidth | 8MHz | Vcc-Vee Supply (V) | 2.7 to 12 |
| Slew Rate | 2.9V/us | Iq per Amplifier | 1.2mA |
| Vos | 600uV | # OpAmps per Pkg | 2 |
| Ib | 300nA | Operating Temp Range | -40 to +85 |
| Input Noise (nV/rtHz) | 10nV/rtHz | Packages | SC70,SOIC,SOP |
AD8529 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| AD8529AR | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8529AR-REEL | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8529ARM-REEL | 量产 | 8 ld MSOP | 8 | 工业 |
| AD8529ARMZ-REEL | 量产 | 8 ld MSOP | 8 | 工业 |
| AD8529ARZ | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8529ARZ-REEL | 量产 | 8 ld SOIC | 8 | 工业 |
EVAL-PRAOPAMP: Universal Precision Op Amp Evaluation Board
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| EVAL-PRAOPAMP-1KSZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-1RJZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-1RMZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-1RZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-2RMZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-2RZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-4RUZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-4RZ | 量产 | 评估板 | 商业 |
