AD8510: 运算放大器
AD8510/AD8512/AD8513分别是单路、双路和四路精密JFET放大器,具有低失调电压、低输入偏置电流、低输入电压噪声和低输入电流噪声特性。
低失调、低噪声和极低输入偏置电流这些特性相结合,使这些放大器特别适合高阻抗传感器放大以及采用分流的精密电流测量。直流精度、低噪声和快速建立时间特性相结合,则使医疗仪器、电子测量和自动测试设备可以获得优异的精度。与许多竞争产品不同,即使容性负载相当大,AD8510/ AD8512/AD8513也能保持快速建立性能。不同于许多旧式JFET放大器,当输入电压超过最大共模电压范围时,AD8510/AD8512/AD8513不会发生输出反相。
AD8510/AD8512/AD8513在容性负载下仍提供快速压摆率和极高稳定性,因此非常适合高性能滤波器使用。低输入偏置电流、低失调和低噪声特性,使光二极管放大器电路具有较宽的动态范围。低噪声、低失真、高输出电流和出色的速度,则使AD8510/AD8512/AD8513成为音频应用的绝佳选择。
AD8510/AD8512均采用8引脚窄体SOIC_N和8引脚MSOP两种封装。MSOP封装器件仅提供卷带和卷盘形式。AD8513采用14引脚SOIC_N和TSSOP两种封装。
AD8510/AD8512/AD8513的额定温度范围均为-40°C至+125°C扩展工业温度范围。
The AD8510/AD8512/AD8513 are single-, dual-, and quad-precision JFET amplifiers that feature low offset voltage, input bias current, input voltage noise, and input current noise.
The combination of low offsets, low noise, and very low input bias currents makes these amplifiers especially suitable for high impedance sensor amplification and precise current measurements using shunts. The combination of dc precision, low noise, and fast settling time results in superior accuracy in medical instruments, electronic measurement, and automated test equipment. Unlike many competitive amplifiers, the AD8510/ AD8512/AD8513 maintain their fast settling performance even with substantial capacitive loads. Unlike many older JFET amplifiers, the AD8510/AD8512/AD8513 do not suffer from output phase reversal when input voltages exceed the maximum common-mode voltage range.
Fast slew rate and great stability with capacitive loads make the AD8510/AD8512/AD8513 a perfect fit for high performance filters. Low input bias currents, low offset, and low noise result in a wide dynamic range of photodiode amplifier circuits. Low noise and distortion, high output current, and excellent speed make the AD8510/AD8512/AD8513 great choices for audio applications.
The AD8510/AD8512 are both available in 8-lead narrow SOIC_N and 8-lead MSOP packages. MSOP-packaged parts are only available in tape and reel. The AD8513 is available in 14-lead SOIC_N and TSSOP packages.
The AD8510/AD8512/AD8513 are specified over the -40°C to +125°C extended industrial temperature range.
产品应用领域 Applications
- 仪器仪表
- 多极滤波器
- 精密电流测量
- 光电二极管放大器
- 传感器
- 音频
- Instrumentation
- Multipole filters
- Precision current measurement
- Photodiode amplifiers
- Sensors
- Audio
AD8510 特点
- 0.1%快速建立时间：500 ns
- 低失调电压：400 uV(最大值)
- 低TCVOS：1 μV/°C(典型值)
- 低输入偏置电流：25 pA(典型值,VS = ±15 V)
- 低噪声：8 nV/√Hz(典型值,f = 1 kHz) 低失真：0.0005%
- 无反相
- 单位增益稳定
- Fast settling time: 500 ns to 0.1%
- Low offset voltage: 400 μV maximum
- Low TCVOS: 1 μV/°C typical
- Low input bias current: 25 pA typical at VS = ±15 V
- Low noise: 8 nV/√Hz typical at f = 1 kHz
- Low distortion: 0.0005%
- No phase reversal
- Unity gain stable
实验室电路
Find more at our Circuits Library.

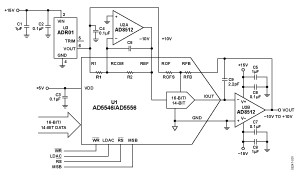

Precision, Bipolar Configuration for the AD5546/AD5556 DAC
本电路中采用的产品:
AD5546, AD5556, AD8512, ADR03
电路类型: 乘法
应用: 仪器仪表; 过程控制
优化目标: 高性能; 高精度

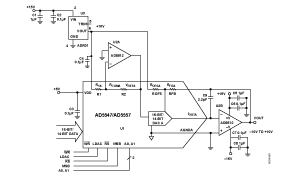

Precision, Bipolar, Configuration for the AD5547/AD5557 DAC
本电路中采用的产品:
AD5547, AD5557, AD8512, ADR01
电路类型: 乘法
应用: 仪器仪表; 过程控制
优化目标: 高性能; 高精度
采用本器件的已验证电路
已验证电路 专为提供易用性而设计,并已经过ADI公司应用工程师的验证。 欲了解ADI公司已验证电路 的更多信息, 请访问已验证电路主页。
Precision, Bipolar, Configuration for the AD5546/56 DAC
Precision, Bipolar, Configuration for the AD5547/57

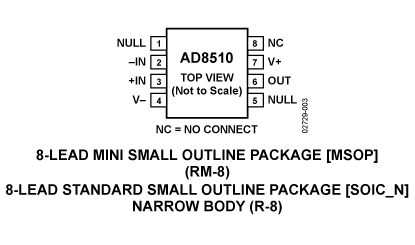

AD8510 功能框图
AD8510 技术指标
| -3dB Bandwidth | 8MHz | Vcc-Vee Supply (V) | 9 to 36 |
| Slew Rate | 20V/us | Iq per Amplifier | 2.5mA |
| Vos | 80uV | # OpAmps per Pkg | 1 |
| Ib | 21pA | Operating Temp Range | -40 to +85 |
| Input Noise (nV/rtHz) | 7.6nV/rtHz | Packages | SOIC,SOP |
AD8510 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| AD8510AR | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8510AR-REEL | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8510AR-REEL7 | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8510ARM-REEL | 量产 | 8 ld MSOP | 8 | 工业 |
| AD8510ARMZ | 量产 | 8 | 工业 | |
| AD8510ARMZ-REEL | 量产 | 8 ld MSOP | 8 | 工业 |
| AD8510ARZ | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8510ARZ-REEL | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8510ARZ-REEL7 | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8510BR | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8510BR-REEL | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8510BR-REEL7 | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8510BRZ | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8510BRZ-REEL | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8510BRZ-REEL7 | 量产 | 8 ld SOIC | 8 | 工业 |
EVAL-PRAOPAMP: Universal Precision Op Amp Evaluation Board
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| EVAL-PRAOPAMP-1KSZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-1RJZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-1RMZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-1RZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-2RMZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-2RZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-4RUZ | 量产 | 评估板 | 商业 | |
| EVAL-PRAOPAMP-4RZ | 量产 | 评估板 | 商业 |
