AD8400: 单通道数字电位计

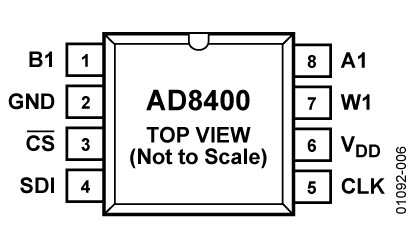

AD8400/AD8402/AD8403分别是单通道/双通道/四通道、256位、数字控制可变电阻(VR)器件，可实现与电位计或可变电阻相同的电子调整功能。AD8400内置一个可变电阻，采用紧凑的SO-8封装。AD8402内置两个独立的可变电阻，采用节省空间的SO-14表面贴装封装。AD8403内置四个独立的可变电阻，提供24引脚PDIP、SOIC和TSSOP三种封装。各器件均内置一个带游标触点的固定电阻，该游标触点在载入控制串行输入寄存器的数字码所确定的点位分接该固定电阻值。游标与固定电阻任一端点之间的电阻值，随传输至VR锁存器中的数字码呈线性变化。在A端与游标或B端与游标之间，各可变电阻提供一个完全可编程电阻值。A至B固定端接电阻（1 kΩ、10 kΩ、50 kΩ或100 kΩ）的通道间匹配容差为±1%，标称温度系数为500 ppm/°C。借助独特的开关电路，可将传统开关电阻设计中固有的高突波降至最低，从而避免任何先合后开或先开后合操作。每个VR均有各自的VR锁存器，用来保存其编程电阻值。这些VR锁存器由一个SPI兼容型串行至并行移位寄存器更新，该移位寄存器从一个标准三线式串行输入数字接口加载数据。由10个数据位构成的数据字同步传输至串行输入寄存器，该数据字经过解码，前2位可确定需要载入后8位数据的VR锁存器地址。利用串行寄存器相对端的串行数据输出引脚，就可以简单的菊花链形式将多个VR连接，而无需额外的外部解码逻辑。
技术指标
|
特点
|
订购指南
| 产品型号 | 封装 | 引脚 | 温度范围 | 包装和数量 | 报价*(100-499) | 报价*1000 pcs | RoHS |
|---|---|---|---|---|---|---|---|
| AD8400AR1 产品状态: 量产 | 8 ld SOIC | 8 | 工业 | Tube, 98 | $ 1.51 | $ 1.30 | N 材料信息 |
| AD8400AR1-REEL 产品状态: 量产 | 8 ld SOIC | 8 | 工业 | Reel, 2500 | - | $ 1.30 | N 材料信息 |
| AD8400AR10 产品状态: 量产 | 8 ld SOIC | 8 | 工业 | Tube, 98 | $ 1.51 | $ 1.30 | N 材料信息 |
| AD8400AR10-REEL 产品状态: 量产 | 8 ld SOIC | 8 | 工业 | Reel, 2500 | - | $ 1.30 | N 材料信息 |
| AD8400AR100 产品状态: 量产 | 8 ld SOIC | 8 | 工业 | Tube, 98 | $ 1.51 | $ 1.30 | N 材料信息 |
| AD8400AR100-REEL 产品状态: 量产 | 8 ld SOIC | 8 | 工业 | Reel, 2500 | - | $ 1.30 | N 材料信息 |
| AD8400AR50 产品状态: 量产 | 8 ld SOIC | 8 | 工业 | Tube, 98 | $ 1.51 | $ 1.30 | N 材料信息 |
| AD8400AR50-REEL 产品状态: 量产 | 8 ld SOIC | 8 | 工业 | Reel, 2500 | - | $ 1.30 | N 材料信息 |
| AD8400ARZ1 产品状态: 量产 | 8 ld SOIC | 8 | 工业 | Tube, 98 | $ 1.31 | $ 1.13 | Y 材料信息 |
| AD8400ARZ1-REEL 产品状态: 量产 | 8 ld SOIC | 8 | 工业 | Reel, 2500 | - | $ 1.13 | Y 材料信息 |
| AD8400ARZ10 产品状态: 量产 | 8 ld SOIC | 8 | 工业 | Tube, 98 | $ 1.31 | $ 1.13 | Y 材料信息 |
| AD8400ARZ10-REEL 产品状态: 量产 | 8 ld SOIC | 8 | 工业 | Reel, 2500 | - | $ 1.13 | Y 材料信息 |
| AD8400ARZ100 产品状态: 量产 | 8 ld SOIC | 8 | 工业 | Tube, 98 | $ 1.31 | $ 1.13 | Y 材料信息 |
| AD8400ARZ100-REEL 产品状态: 量产 | 8 ld SOIC | 8 | 工业 | Reel, 2500 | - | $ 1.13 | Y 材料信息 |
| AD8400ARZ50 产品状态: 量产 | 8 ld SOIC | 8 | 工业 | Tube, 98 | $ 1.31 | $ 1.13 | Y 材料信息 |
| AD8400ARZ50-REEL 产品状态: 量产 | 8 ld SOIC | 8 | 工业 | Reel, 2500 | - | $ 1.13 | Y 材料信息 |
