AD8339: 直流至50 MHz,四通道I/Q解调器与移相器
AD8339*是一款四通道I/Q解调器,可以配置为由具有差分输出的低噪声前置放大器驱动。它针对AD8332/AD8334/AD8335可变增益放大器（VGA）系列产品内的LNA（低噪声放大器）而优化。AD8339包括四个相同的I/Q解调器,及一个4×本振（LO）输入,该输入对信号进行分离并产生内部本地振荡器所需的 0° 与90°相位,以驱动混频器。四个I/Q解调器中的每一个解调器都可以单独使用 （假设使用一个公共的本振）,因为每个I/Q解调器都具有独立的射频（RF）输入。
在单一的40引脚超紧凑型芯片级器件内集成了连续波（CW）模拟波束成形（ABF）与I/Q解调电路,使AD8339特别适合高密度超声扫描仪应用。在ABF系统中,在适当的相位校正以及多个接收通道求和之后实现时域相干。复位引脚同步多个IC,从而在同一象限启动每个本振的分频器。每个通道可以进行16个相位设置,相位步进为22.5°例如,如果通道1（Channel 1）用作基准,通道2（Channel 2）拥有45°的I/Q相位超前,那么用户可以通过选择正确的代码来对通道2进行相位校正。
为了便于求和,混频器输出采用现有的形式。首先对独立的I（同相）与Q（正交）混频器输出电流进行求和,然后利用一个低噪声、宽动态范围、电流-电压（I-V）跨导放大器（如AD8021或AD829）将其转换为电压。进行电流求和后,混合信号通过高分辨率模数转换器（ADC）采样,如AD7665 （16-bit, 570 kSPS）。
器件提供一个SPI兼容的串行接口,便于对每个通道的相位进行编程,同时还可以实现菊花链,以对每个芯片的数据（从SDI到SDO（进行改变,SPI还允许对每个通道以及整个芯片进行断电控制。在断电期间,串行接口保持有效,以便对器件再次编程。
I与Q输出端的动态范围典型值为160 dB/Hz。AD8339采用6 mm × 6 mm, 40引脚LFCSP封装,工作温度范围为：-40°C～+85°C。
应用
- 医疗成像（连续波超声波束成形）
- 相控阵系统
- 雷达
- 自适应天线
- 通信接收机
AD8339 特点
- 四通道集成I/Q解调器
- 每个输出可以进行16个相位选择 (相位步进为22.5°)
- 正交解调精度
相位精度：±1°
振幅平衡：±0.25 dB - 带宽
4个本振: 低频至200 MHz
射频（RF): 低频至MHz
基带：由外部滤波决定 - 输出动态范围：160 dB/Hz
- 本振驱动: >0 dBm (50 Ω), 单端正弦波
- 电源: ±5 V
- 功耗：73 mW/通道 (总计290 mW )
- 通过SPI实现关断 (每个通道与整个芯片)

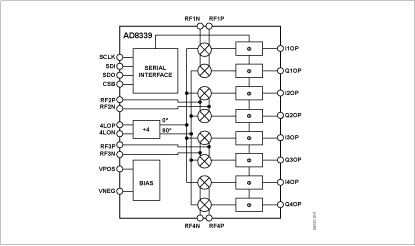

AD8339 功能框图
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| AD8339-EVALZ | 量产 | None Available | 40 | 工业 |
| AD8339ACPZ | 量产 | 40 ld LFCSP (6x6mm w/4.1mm pad) | 40 | 工业 |
| AD8339ACPZ-R7 | 量产 | 40 ld LFCSP (6x6mm w/4.1mm pad) | 40 | 工业 |
| AD8339ACPZ-RL | 量产 | 40 ld LFCSP (6x6mm w/4.1mm pad) | 40 | 工业 |
