AD8334-EVALZ: 内置超低噪声前置放大器和可编程输入电阻(RIN)的四通道VGA
AD8331是一款单通道、超低噪声、线性dB可变增益放大器(VGA),针对超声系统应用进行了优化,可以用作低噪声可变增益元件,频率最高为120 MHz。
这款器件内置一个超低噪声前置放大器(LNA)、一个48 dB增益范围的X-AMP(R) VGA以及一个具有可调输出限制功能的可选增益后置放大器。LNA增益为19 dB,具有单端输入和差分输出。可以用一个电阻来调节LNA输入阻抗,以便与信号源相匹配,而不影响噪声性能。
AD8331的工作温度范围为-40°C至+85°C,采用20引脚QSOP封装。
AD8331为单通道版本,AD8332为双通道版本,AD8334为四通道版本。
欲了解技术规格信息,请参考AD8331/AD8332数据手册。
AD8334-EVALZ 特点
- 超低噪声前置放大器：
电压噪声 = 0.74 nV/√Hz
电流噪声 = 2.5 pA/√Hz - 3 dB带宽：120 MHz
- 低功耗：每通道125 mW
- 宽增益范围,内置可编程后置放大器
-4.5 dB至+43.5 dB
+7.5 dB至+55.5 dB - 折合到输出端的噪声较低：
48 nV/√Hz(典型值) - 有源输入阻抗匹配
- 针对10位/12位ADC优化
- 可选输出钳位电平
- 5 V单电源供电
- 提供20引脚QSOP封装

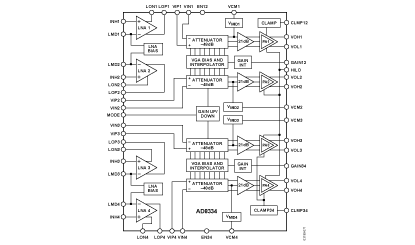

AD8334-EVALZ 功能框图
AD8334 功能框图
AD8334-EVALZ 技术指标
| Gain Control | Analog | Number of Channels | 4 |
| -3 dB BW (MHz) | 120MHz | Spectral Noise (nV/rtHz) | 0.74nV/rtHz |
| Gain Low End (dB) | -4.5dB | Supply Voltage (V) | +5V |
| Gain High End (dB) | +43.5dB | Supply Current | 116mA |
| Gain Accuracy (dB) | +0.5dB |

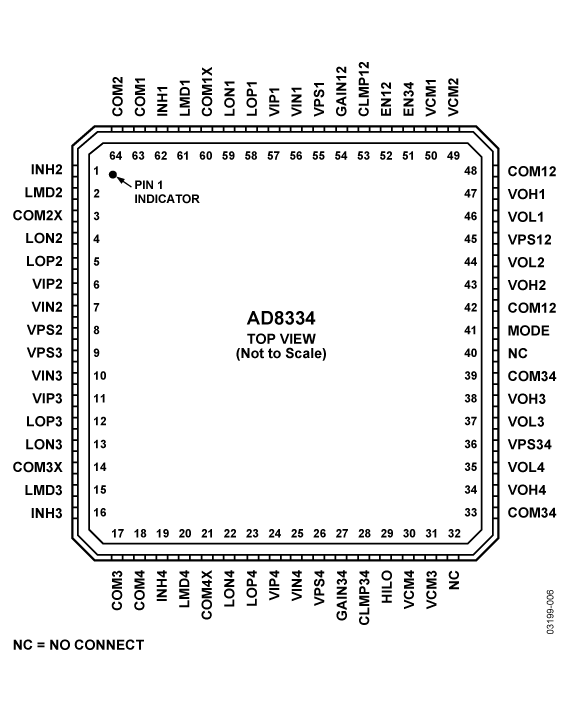

AD8334 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| AD8334-EVALZ | 量产 | 评估板 | 工业 | |
| AD8334ACPZ | 量产 | 64 ld LFCSP (9x9mm, 4.70mm exposed pad) | 64 | 工业 |
| AD8334ACPZ-REEL | 量产 | 64 ld LFCSP (9x9mm, 4.70mm exposed pad) | 64 | 工业 |
| AD8334ACPZ-REEL7 | 量产 | 64 ld LFCSP (9x9mm, 4.70mm exposed pad) | 64 | 工业 |
