AD8319-EVALZ: 1 MHz至10 GHz、40 dB对数检波器/控制器
AD8319是一款解调对数放大器,能够将RF输入信号精确地转换为相应的dB标度输出。它在级联放大器链上采用渐进压缩技术,每一级均配有检波器单元。该器件可用测量和控制器两种模式工作。对于1 MHz至8 GHz信号,它能保持精确的对数一致性,并能在最高10 GHz下工作。典型输入动态范围为40 dB (re: 50 Ω),误差小于±1 dB。AD8319的响应时间为8 ns/10 ns(下降时间/上升时间),能够检测脉冲频率超过50 MHz的RF突发脉冲。在环境温度条件下,该器件具有极佳的对数截距稳定性。它采用3.0 V至5.5 V电源供电,典型功耗为22 mA,在禁用状态下功耗可降至200 uA。
AD8319可以配置成向功率放大器提供控制电压,或提供VOUT引脚的测量输出。因为输出可以用于控制器应用,所以宽带噪声问题得到了特别处理,可降至最小。在这种模式下,设定点控制电压作用于VSET引脚。
经过RF放大器的反馈环路通过VOUT实现闭合,其输出将放大器的输出调节至与VSET相对应的幅度。AD8319可通过VOUT引脚提供0 V至(VPOS- 0.1 V)输出,适合控制器应用。作为测量器件,VOUT在外部与VSET相连,以产生输出电压VOUT,它是RF输入信号振幅的线性dB减函数。
对数斜率为-22 mV/dB,由VSET接口确定。用INHI输入时,截距为15 dBm(re: 50Ω,CW输入)。这些参数非常稳定,不随电源电压和温度波动而变化。
AD8319采用SiGe双极性IC工艺制造,并采用2 mm × 3 mm、8引脚LFCSP_VD封装,工作温度范围为-40°C至+85°C。
产品应用领域 Applications
- RF发射机PA设定点控制与电平监控
- 无线电线路发射机中的功率监控
- 基站、WLAN、WiMAX和雷达中的RSSI测量
AD8319-EVALZ 特点
- 宽带宽：1 MHz至10 GHz
- 高精度：±1.0 dB(在工作温度范围内)
- 动态范围：>40 dB (8 GHz)
- 温度稳定性：±0.5 dB
- 低噪声测量/控制器输出VOUT
- 脉冲响应时间：8 ns/10 ns(下降/上升)
- 小尺寸、2 mm × 3 mm LFCSP_VD封装
- 电源电压：3.0 V至5.5 V (22 mA)
- 采用高速SiGe工艺制造
采用本器件的已验证电路
已验证电路专为提供易用性而设计,并已经过ADI公司应用工程师的验证。 欲了解ADI公司已验证电路的更多信息 请访问已验证电路主页。
适用于RF的稳定闭环自动功率控制
前往“已验证电路库”查看更多已验证电路

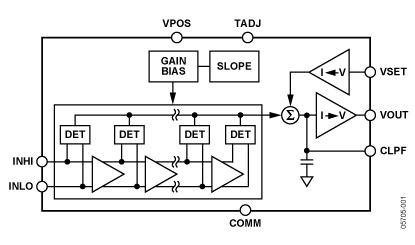

AD8319-EVALZ 功能框图
AD8319 功能框图
AD8319-EVALZ 技术指标
| RF Frequency (MHz) | 1 to 10000 | Response Time (ns typ) | 6ns |
| Dynamic Range (dB) | 45dB | Voltage Supply (V) | 3 to 5.5 |
| Temp Stability (dB) | ±0.5dB | Supply Current | 22mA |
| Package | 8-Lead CSP |
AD8319 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| AD8319-EVALZ | 量产 | 评估板 | 24 | 工业 |
| AD8319ACPZ-R2 | 量产 | 8 ld LFCSP (3x2mm) | 8 | 工业 |
| AD8319ACPZ-R7 | 量产 | 8 ld LFCSP (3x2mm) | 8 | 工业 |
| AD8319ACPZ-WP | 量产 | 8 ld LFCSP (3x2mm) | 8 | 工业 |
