AD8317: 1 MHz至10 GHz、50 dB对数检波器/控制器

AD8317是一款解调对数放大器,能够将RF输入信号精确地转换为相应的dB标度输出。它在级联放大器链上采用渐进压缩技术,每一级均配有检波器单元。该器件可用测量和控制器两种模式工作。对于1 MHz至8 GHz信号,它能保持精确的对数一致性,并能在最高10 GHz下工作。典型输入动态范围为50 dB (re: 50Ω),误差小于±1 dB。AD8317的响应时间为8 ns/10 ns(下降时间/上升时间),能够检测脉冲频率超过50 MHz的RF突发脉冲。在环境温度条件下,该器件具有极佳的对数截距稳定性。它采用3.0 V至5.5 V电源供电,典型功耗为22 mA,在禁用状态下功耗可降至200uA。

AD8317可以配置成为功率放大器提供控制电压,或提供VOUT引脚的测量输出。因为输出可以用于控制器应用,所以宽带噪声问题得到了特别处理,可降至最小。在这种模式下,设定点控制电压作用于VSET引脚。

经过RF放大器的反馈环路通过VOUT实现闭合,其输出将放大器的输出调节至与VSET相对应的幅度。AD8317可通过VOUT引脚提供0 V至(VPOS -0.1 V)输出,适合控制器应用。作为测量器件,VOUT在外部与VSET相连,以产生输出电压VOUT,它是RF输入信号振幅的线性dB减函数。

对数斜率为-22 mV/dB,由VSET接口确定。用INHI输入时,截距为15 dBm(re: 50 Ω,CW输入)。这些参数非常稳定,不随电源电压和温度波动而变化。

AD8317采用SiGe双极性IC工艺制造,并采用2 mm×3 mm、8引脚LFCSP封装,工作温度范围为-40°C至+85°C。

产品应用领域 Applications
AD8317 特点
采用本器件的已验证电路

已验证电路专为提供易用性而设计,并已经过ADI公司应用工程师的验证。 欲了解ADI公司已验证电路的更多信息 请访问已验证电路主页。
适用于RF的稳定闭环自动功率控制
前往“已验证电路库”查看更多已验证电路

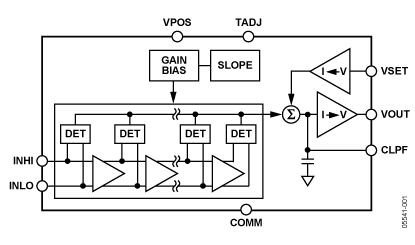

AD8317 功能框图

AD8317 功能框图

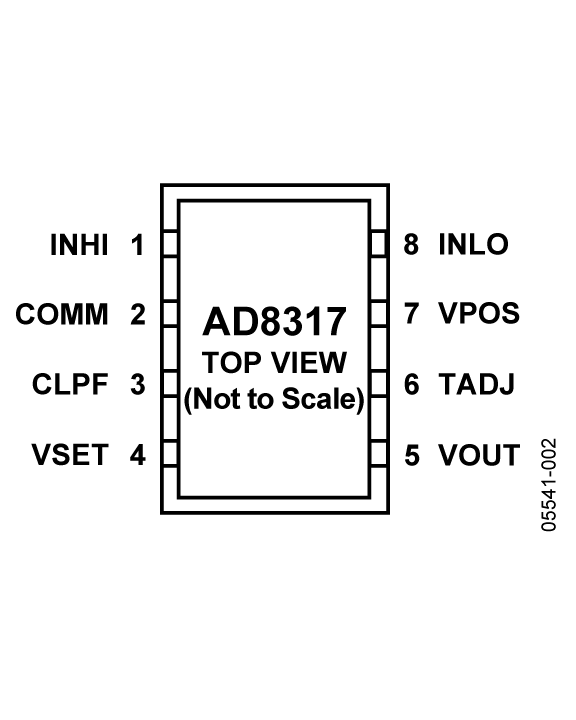

芯片引脚定义图

AD8317 技术指标
RF Frequency (MHz) 1 to 10000 Response Time (ns typ) 6ns
Dynamic Range (dB) 55dB Voltage Supply (V) 3 to 5.5
Temp Stability (dB) ±0.5dB Supply Current 20mA
Phase Accuracy (deg) n/a Package 8-Lead CSP
Power Consumption (mW) 1mW
