AD8313-EVALZ: 0.1 至2.5 GHz、70 dB对数检波器/控制器
AD8313是一款RF对数检波器与控制器,频率响应范围为0.1至2.5 GHz。它能将差分输入处的调制RF信号精确地转换为直流输出处的等效dB标度值,动态范围最高达70 dB(±3 dB精度)或62 dB(±1 dB精度)。AD8313适用于RF发射器和接收器功率测量与控制应用,它采用8引脚小型SO封装,应用中仅要求提供2.7 V至5.5 V电源以及输入耦合和电源去耦电容。
本产品可提供评估板,请用以下器件编号订购：AD8313-EVAL。评估板的原理图和布局参见产品数据手册。
AD8313-EVALZ 特点
- 工作频率：0.1 GHz至3.5 GHz
- 高动态范围：70 dB(±3.0 dB精度)
- 高精度：±1.0 dB(65 dB范围,1.9 GHz)
- 快速响应：40 ns(满量程典型值)
- 控制器模式带有误差输出
- 调整比例不随电源电压和温度而变化
- 宽电源电压范围：2.7 V至5.5 V
- 低功耗：13.7 mW (5 V)
- 省电特性：20 uA (3 V

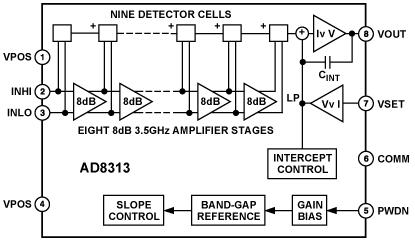

AD8313-EVALZ 功能框图
AD8313 功能框图
AD8313-EVALZ 技术指标
| RF Frequency (MHz) | 100 to 2500 | Response Time (ns typ) | 40ns |
| Dynamic Range (dB) | 70dB | Voltage Supply (V) | 2.7 to 5.5 |
| Temp Stability (dB) | ±1.25dB | Supply Current | 14mA |
| Phase Accuracy (deg) | n/a | Package | 8-Lead uSOIC |
AD8313 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| AD8313-EVALZ | 量产 | 评估板 | 商业 | |
| AD8313ARM | 量产 | 8 ld MSOP | 8 | 工业 |
| AD8313ARM-REEL | 量产 | 8 ld MSOP | 8 | 工业 |
| AD8313ARM-REEL7 | 量产 | 8 ld MSOP | 8 | 工业 |
| AD8313ARMZ | 量产 | 8 ld MSOP | 8 | 工业 |
| AD8313ARMZ-REEL | 量产 | 8 ld MSOP | 8 | 工业 |
| AD8313ARMZ-REEL7 | 量产 | 8 ld MSOP | 8 | 工业 |
