AD8310-EVALZ: 快速响应、直流至440 MHz、电压输出、90 dB对数放大器

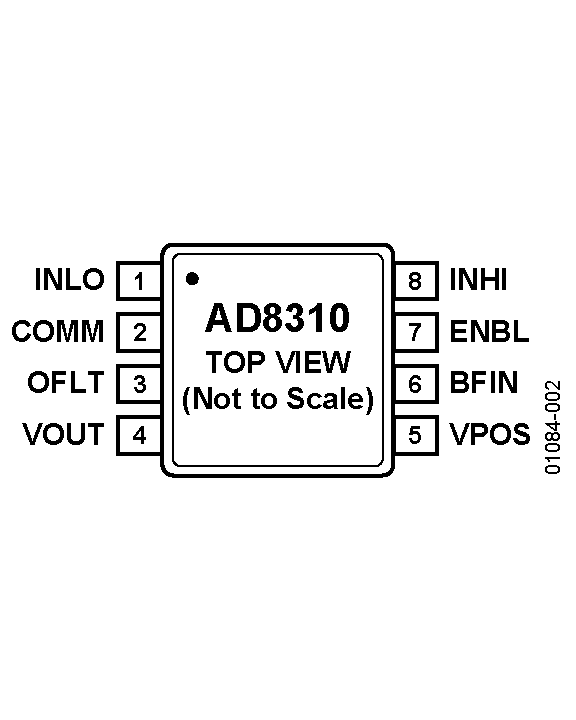

AD8310是一款超快响应、功能多样的对数放大器,采用8引脚小型SO封装。
它是一款基于渐进压缩(逐次压缩)技术的400 MHz完整单芯片解调对数放大器,在频率最高为100 MHz时可提供95 dB(±3 dB法则一致性)和90 dB(±1 dB紧误差界限)的动态范围。
该器件极其稳定且易于使用,基本不需要外部元件。它采用2.7 V至5.5 V单电源供电,在3 V时的功耗仅为24 mW。
AD8310是要求较高的精密中频信号测量应用的理想之选,该对数放大器通过以dB等效形式检测并压缩中频信号,使测量工作轻松自如。AD8310具有极快的15 ns响应时间,可以检测10 MHz以上的ASK调制波形。其它应用包括RSSI、发射功率控制和脉冲检测。
AD8310-EVALZ 特点
- 多级解调对数放大器
- 电压输出,上升时间小于15 ns
- 高电流容量：25 mA至接地RL
- 95 dB动态范围：–91 dBV至+4 dBV
- 单电源：最小2.7 V,电流：8 mA(典型值)
- 工作频率：直流至440 MHz,线性度：±0.4 dB
- 斜率：+24 mV/dB,截距：–108 dBV
- 缩放高度稳定,不随温度而变化
- 完全差分直流耦合信号通道
- 上电时间：100 ns,休眠电流：1 mA
AD8310-EVALZ 功能框图
AD8310 功能框图
AD8310-EVALZ 技术指标
| RF Frequency (MHz) | dc to 440 | Response Time (ns typ) | 15ns |
| Dynamic Range (dB) | 100dB | Voltage Supply (V) | 2.7 to 5.5 |
| Temp Stability (dB) | ±1dB | Supply Current | 8mA |
| Phase Accuracy (deg) | ±3Deg | Package | 8-Lead SOIC |
| Limiter Output | No | Power Consumption (mW) | 80mW |
| AC Linearity (± dB) | 0.4dB |
AD8310 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| AD8310-EVALZ | 量产 | 评估板 | 商业 | |
| AD8310ARM | 量产 | 8 ld MSOP | 8 | 工业 |
| AD8310ARM-REEL7 | 量产 | 8 ld MSOP | 8 | 工业 |
| AD8310ARMZ | 量产 | 8 ld MSOP | 8 | 工业 |
| AD8310ARMZ-REEL7 | 量产 | 8 ld MSOP | 8 | 工业 |
