AD8307: 低成本,直流至500 MHz,92 dB对数放大器
AD8307是首款采用8引脚（SOIC_N）封装的对数放大器。它是一款基于渐进压缩（连续检波）技术的完整500 MHz单芯片检波对数放大器,在高达100 MHz的所有频率下,可提供92 dB（±3 dB 误差）及88 dB（±1 dB误差界）的动态范围。AD8307非常稳定,且易于使用,无需大量外部器件。AD8307采用2.7 V 至 5.5 V单电源供电,电源电流为7.5 mA,3 V电压下的功耗仅为22.5 mW。快速的CMOS兼容控制引脚可以禁用AD8307,待机电流小于150 uA。
每个级联的放大器/限幅器单元都具有14.3 dB的小信号增益和900 MHz的-3 dB带宽。器件支持全差分输入,并具有适度的高阻抗（1.1 kΩ并联电阻,电容约为1.4 pF）。AD8307提供从大约-75 dBm（其中,dBm指50 Ω信号源,即正弦振幅约为±56 uV）至+17 dBm （正弦振幅±2.2 V）的基本动态范围。简单的输入匹配网络可以将这个范围降低到-88 dBm 至 +3 dBm。在这个范围的中间部分,高达100 MHz的频率下,对数线性度在±0.3 dB（典型值）以内,并在500 MHz下略微下降。AD8307没有最小频率限制,可用于20 Hz或更低的音频频率。
2 uA/dB的额定电流通过12.5 kΩ的内部电阻会产生输出电压,斜率为25 mV/dB。电压范围可从-74 dBm输入时的0.25 V （即,20 uV rms正弦输入时,交流截点-84 dBm）至+16 dBm输入时的2.5 V。斜率和截点可利用外部调节器进行微调。比如,采用2.7 V 电源供电时,输出斜率可降低至15 mV/dB,从而能够利用整个动态范围。
当参数变化时,AD8307具有出色的电源非敏感性及温度稳定性。这款器件实现了低成本、小尺寸、低功耗、高精度与高稳定性、极宽动态范围,以及从IF到UHF音频的频率范围的完美组合,适合于需要将信号降低为分贝等效值的多种应用。

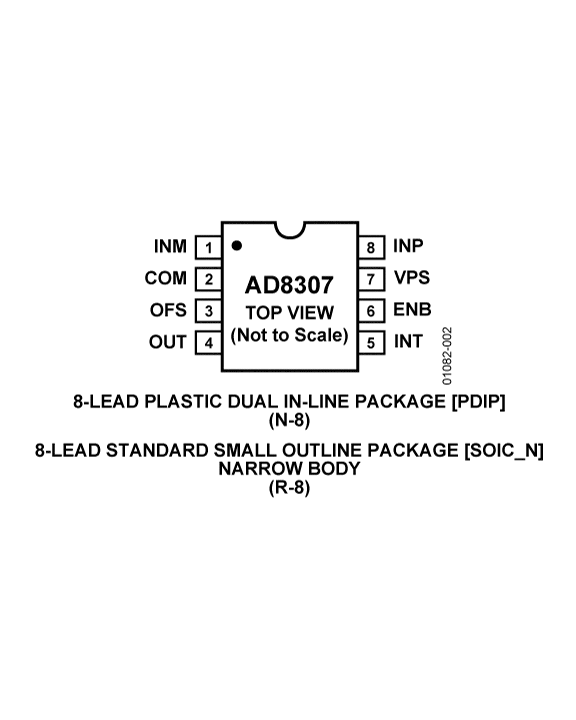

AD8307可在-40°C至+85°C的工业温度范围内工作,采用8引脚SOIC封装与PDIP封装。
AD8307 特点
- 完整的多级对数放大器
- 92 dB动态范围：-75 dBm 至 +17 dBm, 使用匹配网络可达到-90 dBm
- 单电源电压：最小2.7 V,电源电流：7.5 mA(典型值)
- 工作频率：直流至500 MHz,线性度：±1 dB
- 斜率：25 mV/dB,截点：-84 dBm
- 在整个温度范围内具有高稳定性
- 完整的差分直流耦合信号路径
- 上电时间：100 ns,待机电流：150 uA

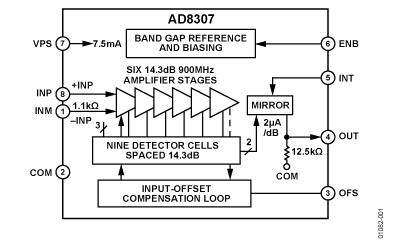

AD8307 功能框图
Functional Block Diagram for AD8307
AD8307 技术指标
| RF Frequency (MHz) | dc to 500 | Response Time (ns typ) | 400ns |
| Dynamic Range (dB) | 92dB | Voltage Supply (V) | 2.7 to 5.5 |
| Temp Stability (dB) | ±1dB | Supply Current | 8mA |
| Phase Accuracy (deg) | n/a | Package | 8-Lead SOIC/DIP |
| Limiter Output | No | Power Consumption (mW) | 50mW |
| AC Linearity (± dB) | 0.8dB |
AD8307 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| AD8307AN | 量产 | 8 ld PDIP | 8 | 工业 |
| AD8307ANZ | 量产 | 8 ld PDIP | 8 | 工业 |
| AD8307AR | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8307AR-REEL | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8307AR-REEL7 | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8307ARZ | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8307ARZ-REEL | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8307ARZ-RL7 | 量产 | 8 ld SOIC | 8 | 工业 |
