AD8306是一款完整中频限幅放大器,可以在100 dB动态范围内对输入信号进行精确对数(dB)测量(RSSI函数),并提供可编程限幅器输出,工作频率范围为5 MHz至400 MHz。
本产品可提供评估板,请用以下器件编号订购:AD8306-EVAL。评估板的原理图和布局参见产品数据手册。

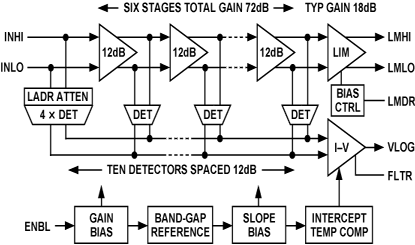

Functional Block Diagram for AD8306
RF Frequency (MHz) | 5 to 400 | Response Time (ns typ) | 73ns |
Dynamic Range (dB) | 100dB | Voltage Supply (V) | 2.7 to 5.5 |
Temp Stability (dB) | ±1dB | Supply Current | 16mA |
Phase Accuracy (deg) | ±2Deg | Package | 16-Lead SOP |
Limiter Output | Yes | Power Consumption (mW) | 80mW |
AC Linearity (± dB) | 0.4dB |
产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
---|---|---|---|---|
5962-9864601QEA | 量产 | S/B OR B/B CERAMIC DIP | 16 | 军用 |
AD8306-EVALZ | 量产 | 评估板 | 商业 | |
AD8306AR | 量产 | 16 ld SOIC | 16 | 工业 |
AD8306AR-REEL7 | 量产 | 16 ld SOIC | 16 | 工业 |
AD8306ARZ | 量产 | 16 ld SOIC | 16 | 工业 |
AD8306ARZ-REEL | 量产 | 16 ld SOIC | 16 | 工业 |
AD8306ARZ-RL7 | 量产 | 16 ld SOIC | 16 | 工业 |
