AD8302: 2.7GHz RF / IF增益鉴相器
单芯片硅双极性器件,幅度/相位测量
AD8302是一款完全集成的RF IC,用于测量两个独立输入信号之间的幅度和相位。这款器件的工作频率可从低频到2.7GHz。
AD8302内置两个精密匹配的宽带对数放大器、一个宽带线性乘法器/鉴相器、1.8V精密参考电压源,以及模拟输出比例运算电路。
输入信号范围为-60 dBm 至 0dBm（参考阻抗50Ω）,相应的动态范围为60dB。
AD8302输出在+/-30dB的范围内提供精确的幅度测量,斜率为30 mV/dB；相位测量范围为0 至 180°,斜率为10mV/度。
AD8302已经在通用手机频段（900MHz、1.8GHz、2.2GHz）内进行了测试,并可在2.7GHz频率下工作。
AD8302采用14引脚TSSOP封装,工作温度范围为-40°C 至 85°C。
AD8302 特点
- 独立测量增益/损耗与相位
- 工作频率范围：低频至2.7GHz
- 两个匹配的对数放大器及鉴相器
- 增益测量范围：-30 dB 至 +30dB
- 相位测量范围：0至180°
- 内置参考电压源和输出电压电路
- 单电源电压：2.7 V 至 5.5 V

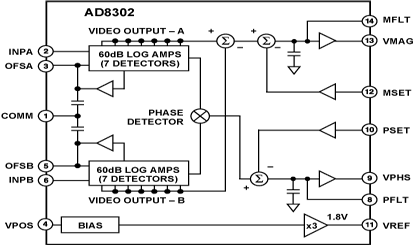

AD8302 功能框图
Functional Block Diagram for AD8302
AD8302 技术指标
| RF Frequency (MHz) | 2700 | Response Time (ns typ) | 60ns |
| Dynamic Range (dB) | 60dB | Voltage Supply (V) | 2.7 to 5.5 |
| Temp Stability (dB) | ±1dB | Supply Current | 19mA |
| Phase Accuracy (deg) | ±1Deg | Package | 14-Lead TSSOP |
AD8302 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| AD8302-EVALZ | 量产 | 评估板 | 商业 | |
| AD8302ARU | 量产 | 14 ld TSSOP | 14 | 工业 |
| AD8302ARU-REEL | 量产 | 14 ld TSSOP | 14 | 工业 |
| AD8302ARU-REEL7 | 量产 | 14 ld TSSOP | 14 | 工业 |
| AD8302ARUZ | 量产 | 14 ld TSSOP | 14 | 工业 |
| AD8302ARUZ-REEL | 量产 | 14 ld TSSOP | 14 | 工业 |
| AD8302ARUZ-RL7 | 量产 | 14 ld TSSOP | 14 | 工业 |
