AD829: 高速、低噪声视频运算放大器
AD829是一款低噪声(1.7 nV/√Hz)、高速运算放大器,具有自定义补偿特性,用户可以在±1至±20范围内设置增益,同时保持50 MHz以上带宽。它在3.58 MHz和4.43 MHz条件下,差分相位和差分增益误差分别为0.04°和0.02%,可以驱动反转端接的50 Ω或75 Ω电缆,因此特别适合专业视频应用。AD829仅需5 mA电源电流便可实现230V/us无补偿压摆率和120 MHz增益带宽积。
AD829的外部补偿引脚使它拥有异常丰富的功能。例如,针对指定负载和电源电压,可以选择补偿来优化带宽。用作增益为2的线路驱动器时,以1 dB峰值的代价就可以将-3dB带宽提高至95 MHz。此外,AD829的输出也可以箝位在外部补偿引脚上。
AD829具有出色的直流性能,能够为低至500 Ω的负载提供最小30 V/mV开环增益,输入电压噪声低至1.7 nV/√Hz,最大输入失调电压仅1 mV。共模抑制比和电源抑制比均为120 dB。
AD829也适用于快速建立时间(达到0.1%精度为90 ns)特别重要的多通道、高速数据转换。在这种应用中,AD829用作8位至10位模数转换器的输入缓冲器,或用作高速数模转换器的输出I/V转换器。
AD829能够提供与跨导放大器同样的众多优势,同时仍作为传统的电压反馈型放大器工作。通过改变外部补偿电容,对于一定范围的增益可以保持50 MHz以上的带宽。AD829和跨导放大器均为单位增益稳定型,并提供相似的电压噪声性能(1.7 nV/√Hz)。不过,AD829的电流噪声(1.5pA/√Hz)比跨导放大器低10%。此外,AD829为对称式输入。
AD829 特点
- 高速
带宽：120 MHz (G = -1)
压摆率：230 V/us
0.1%建立时间：90 ns - 特别适合视频应用
差分增益误差：0.02%
差分相位误差：0.04° - 低噪声
输入电压噪声：1.7 nV/√Hz
输入电流噪声：1.5 pA/√HZ - 出色的直流精度
输入失调电压：最大1 mV(整个温度范围内)
输入失调漂移：0.3 mV/°C - 灵活的工作方式
额定工作电压：±5 V至±15 V
输出摆幅：±3 V(150Ω负载)
外部补偿(增益范围：1至20)
电源电流：5 mA - 依据EIA-481A标准提供卷带和卷盘形式

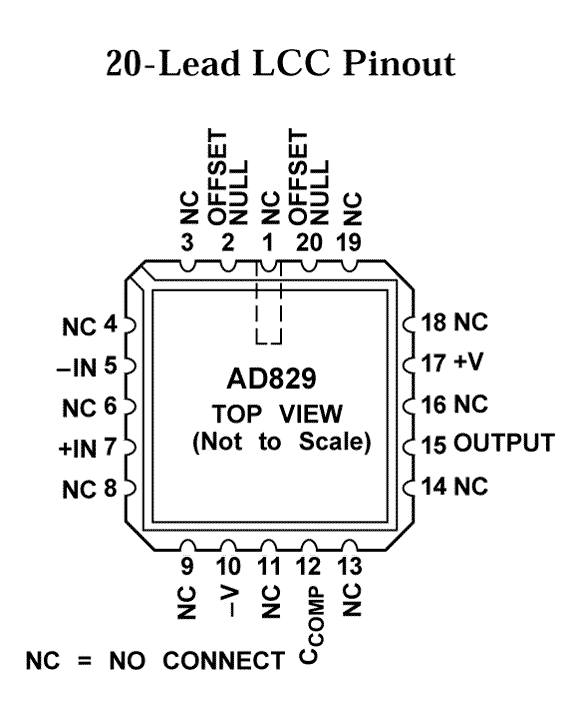

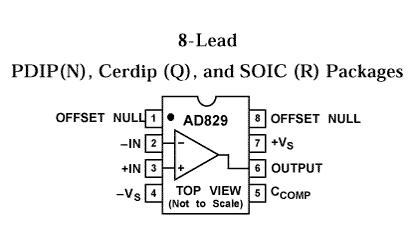

AD829 功能框图
AD829 技术指标
| -3dB Bandwidth | 120MHz | Vcc-Vee Supply (V) | 9.6 to 36 |
| Slew Rate | 230V/us | Iq per Amplifier | 6.5mA |
| Vos | 200uV | # OpAmps per Pkg | 1 |
| Ib | 3.3uA | Operating Temp Range | -55 to +125 |
| Input Noise (nV/rtHz) | 1.7nV/rtHz | Packages | DIP,LCC,SOIC |
AD829 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| 5962-9312901M2A | 量产 | 20 ld LCC | 20 | 军用 |
| 5962-9312901MPA | 量产 | 8 ld CerDIP | 8 | 军用 |
| AD829AQ | 量产 | 8 ld CerDIP | 8 | 工业 |
| AD829AR | 量产 | 8 ld SOIC | 8 | 工业 |
| AD829AR-REEL | 量产 | 8 ld SOIC | 8 | 工业 |
| AD829AR-REEL7 | 量产 | 8 ld SOIC | 8 | 工业 |
| AD829ARZ | 量产 | 8 ld SOIC | 8 | 工业 |
| AD829ARZ-REEL | 量产 | 8 ld SOIC | 8 | 工业 |
| AD829ARZ-REEL7 | 量产 | 8 ld SOIC | 8 | 工业 |
| AD829JCHIPS | 量产 | CHIPS OR DIE | 商业 | |
| AD829JN | 量产 | 8 ld PDIP | 8 | 商业 |
| AD829JNZ | 量产 | 8 ld PDIP | 8 | 商业 |
| AD829JR | 量产 | 8 ld SOIC | 8 | 商业 |
| AD829JR-REEL | 量产 | 8 ld SOIC | 8 | 商业 |
| AD829JR-REEL7 | 量产 | 8 ld SOIC | 8 | 商业 |
| AD829JRZ | 量产 | 8 ld SOIC | 8 | 商业 |
| AD829JRZ-REEL | 量产 | 8 ld SOIC | 8 | 商业 |
| AD829JRZ-REEL7 | 量产 | 8 ld SOIC | 8 | 商业 |
| AD829SE/883B | 量产 | 20 ld LCC | 20 | 军用 |
| AD829SQ | 量产 | 8 ld CerDIP | 8 | 军用 |
| AD829SQ/883B | 量产 | 8 ld CerDIP | 8 | 军用 |
