AD827: 高速、低功耗、双路运算放大器
AD827是ADI公司工业标准运算放大器AD847的双路版本,与AD847一样,它具有高速、低功耗和低成本特性。采用±5 V电源供电时,AD827可实现300 V/us压摆率和50 MHz单位增益带宽,而功耗仅为100 mW。额定电源电压为±5 V至±15 V。
AD827能够针对500 Ω负载提供3500 V/V的开环增益。它还具有低输入电压噪声(15 nV/√Hz)和低输入失调电压(最大2 mV)特性。共模抑制比最低为80 dB。输入频率高达1 MHz时,电源抑制比能维持在优于20 dB的水平,从而使切换电源造成的噪声馈通降至最小。
AD827同样非常适合要求严苛的视频应用,可驱动同轴电缆,而差分增益误差小于0.04%,643 mV峰峰值驱动75 Ω反转端接电缆时差分相位误差为0.19°。
AD827也适用于快速建立时间(达到0.1%精度为120 ns)特别重要的多通道、高速数据转换系统。在这种应用中,AD827用作8位至10位模数转换器的输入缓冲器,或用作高速数模转换器的输出放大器。
AD827 特点
- 高速
单位增益稳定工作带宽：50 MHz
压摆率：300 V/us
建立时间：120 ns
驱动无限大容性负载 - 出色的视频性能
差分增益误差：0.04% (4.4 MHz)
差分相位误差：0.19° (4.4 MHz) - 良好的直流性能
输入失调电压：最大2 mV
输入失调电压漂移：15 mV/°C
依据EIA-481A标准提供卷带和卷盘形式 - 低功耗
内部两个放大器的总电源电流仅10 mA(±5 V至±15 V电源)

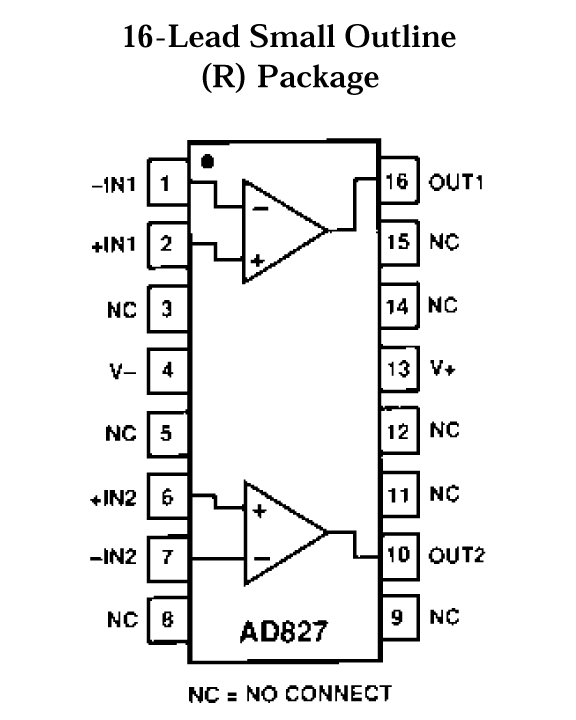

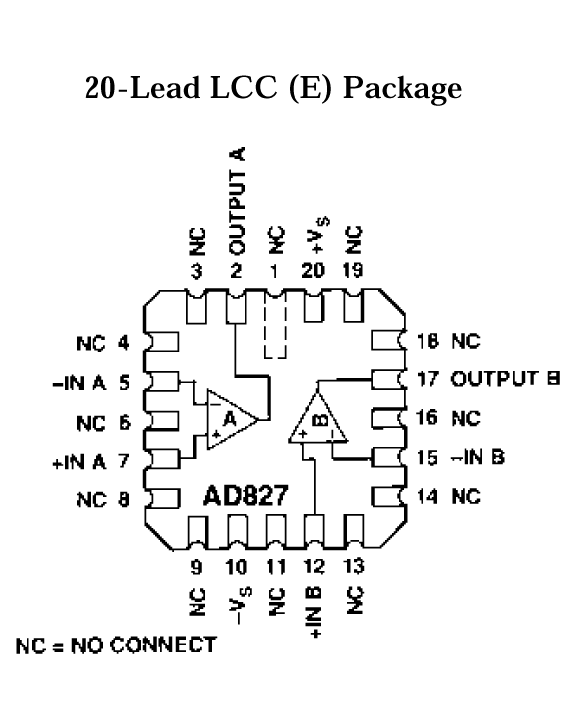

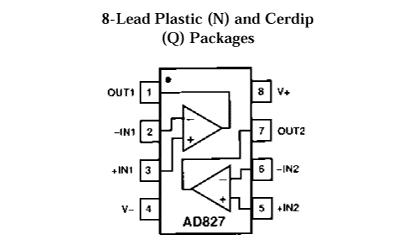

AD827 功能框图
