AD8067:高增益带宽产品、精密FastFETTM运算放大器

AD8067: 高增益带宽产品、精密FastFETTM运算放大器

AD8067 FastFETTM放大器是一款电压反馈型放大器,提供FET输入,具有宽带宽(G = +10时为54 MHz)和高压摆率(640 V/us)特性。它采用ADI公司专有的介质隔离超快速互补双极性(XFCB)工艺制造,可实现高速、低功耗和高性能FET输入等特性。AD8067设计用于要求高速、低输入偏置电流的应用,如快速光电二极管前置放大器等。它经激光调整,具有出色的直流电压失调(最大1.0 mV)和漂移(最大15 uV/°C)特性,符合光电二极管的应用要求。FET输入偏置电流(最大5 pA)和低电压噪声(6.6 nV/√Hz)也使它更适合精密应用。AD8067具有宽电源电压范围(5 V至24 V)和轨到轨输出,特别适合要求宽动态范围和低失真的各种应用。AD8067放大器提供SOT-23-5封装,额定工作温度范围为-40°C至+85°C工业温度范围。

技术指标

-3dB Bandwidth: 54MHz
Slew Rate: 640V/us
Vos: 200uV
Ib: 0.6pA
# OpAmps per Pkg: 1
Input Noise (nV/rtHz): 6.6nV/rtHz
Vcc-Vee: 5V to 24V
Isy per Amplifier: 7mA
Packages: SOT

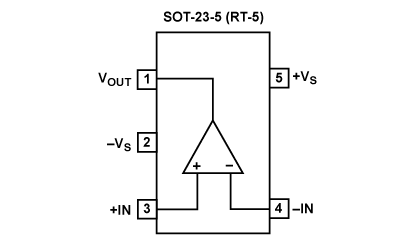

功能框图

特点

FET输入放大器输入偏置电流：0.6 pA
增益>8时性能稳定
高速
-3 dB带宽：54 MHz (G = +10)
压摆率：640 V/us
低噪声
6.6 nV/√Hz
0.6 fA/√Hz
低失调电压：1.0 mV(最大值)
宽电源电压范围：5 V至24 V
无反相
低输入电容
单电源、轨到轨输出
出色的失真特性：无杂散动态范围(SFDR)：95 dBc (1 MHz)
高共模抑制比：-106 dB
低功耗
电源电流：6.5 mA(典型值)

订购指南

产品型号	封装	引脚	温度范围	包装和数量	报价*(100-499)	报价*1000 pcs	RoHS
AD8067ART-REEL 产品状态: 量产	5 ld SOT-23	5	工业	Reel, 10000	-	-	N 材料信息
AD8067ART-REEL7 产品状态: 停产	5 ld SOT-23	5	工业	Reel, 3000	-	-	N 材料信息
AD8067ARTZ-R2 产品状态: 量产	5 ld SOT-23	5	工业	Reel, 250	$ 3.27	$ 3.27	Y 材料信息
AD8067ARTZ-REEL 产品状态: 量产	5 ld SOT-23	5	工业	Reel, 10000	-	$ 2.32	Y 材料信息
AD8067ARTZ-REEL7 产品状态: 量产	5 ld SOT-23	5	工业	Reel, 3000	-	$ 2.32	Y 材料信息

开发工具

产品型号	描述	报价	RoHS	查看PCN/PDN	查看库存/ 购买/样片
AD8067ART-EBZ 产品状态: 量产	5-lead SOT-23 Evaluation Board	$ 18.25	是	-
