AD8057: 单路、低成本、高性能电压反馈型、325 MHz放大器

AD8057(单路)和AD8058(双路)均为性能极高、成本极低的放大器,出众的性价比使两款产品成为许多应用的理想选择。AD8057和AD8058还能减少对多种专用放大器的需求。

AD8057和AD8058均为电压反馈型放大器,拥有一般电流反馈型放大器的带宽和压摆率。两款低功耗放大器均具有低静态电流和宽电源电压范围(3 V至12 V)特性,噪声和失真性能符合高端视频系统的要求,还具有高速放大器中并不多见的出色直流性能。

AD8057和AD8058提供标准SOIC封装以及小型SOT-23-5 (AD8057)和MSOP (AD8058)封装,工作温度范围均为-40°C至+85°C工业温度范围。

AD8057(单路)：SOIC-8和SOT-23-5封装

AD8058(双路)：SOIC-8和MSOP-8封装

AD8057 特点

• 低成本
• 高速
  -3 dB带宽：325 MHz (G = +1)
  压摆率：1000 V/us
  0.1 dB增益平坦度：28 MHz
• 低功耗
  电源电流：每个放大器5.4 mA(典型值,5V)
• 低噪声
  7 nV/√Hz
• 低失真
  -85 dBc(5 MHz,RL = 1 kΩ)
• 宽电源电压范围：3 V至12 V
• 小型封装：SOIC-8和SOT-23-5

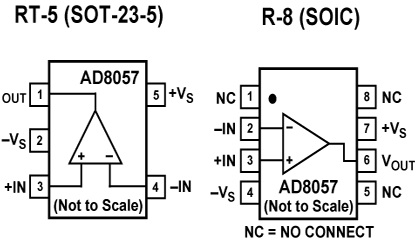

AD8057 功能框图

AD8057 技术指标

-3dB Bandwidth	325MHz	Vcc-Vee Supply (V)	3 to 12
Slew Rate	1.15kV/us	Iq per Amplifier	7.5mA
Vos	1mV	# OpAmps per Pkg	1
Ib	500nA	Operating Temp Range	-40 to +85
Input Noise (nV/rtHz)	7nV/rtHz	Packages	SOIC,SOT

AD8057 订购指南

产品型号	产品状态	封装	引脚	温度范围
AD8057AR	量产	8 ld SOIC	8	工业
AD8057AR-REEL	量产	8 ld SOIC	8	工业
AD8057AR-REEL7	量产	8 ld SOIC	8	工业
AD8057ART-R2	量产	5 ld SOT-23	5	工业
AD8057ART-REEL	量产	5 ld SOT-23	5	工业
AD8057ART-REEL7	量产	5 ld SOT-23	5	工业
AD8057ARTZ-R2	量产	5 ld SOT-23	5	工业
AD8057ARTZ-REEL	量产	5 ld SOT-23	5	工业
AD8057ARTZ-REEL7	量产	5 ld SOT-23	5	工业
AD8057ARZ	量产	8 ld SOIC	8	工业
AD8057ARZ-REEL	量产	8 ld SOIC	8	工业
AD8057ARZ-REEL7	量产	8 ld SOIC	8	工业
