AD8051: 低成本、高速、单核、轨到轨放大器
AD8051(单核)、AD8052(双核)和AD8054(四核)均是低成本、高速、电压反馈型放大器,采用+3 V、+5 V或±5 V电源供电,电源电流很低。这些放大器具有单电源供电能力,输入电压范围是从负供电轨以下200 mV至正供电轨1 V范围以内。
虽然成本低,但AD8051/AD8052/AD8054能提供出色的整体性能和灵活的功能。输出电压摆幅为各供电轨25 mV以内,以提供最大的输出动态范围及出色的过驱恢复能力。
AD8051/AD8052/AD8054特别适合用于视频电子设备、相机、视频切换器或任何高速便携式设备。低失真和快速建立特性使这些器件能理想地用于有源滤波器应用。
AD8051/AD8052采用8引脚SOIC封装,AD8052采用MSOP封装,AD8054采用14引脚SOIC和14引脚TSSOP封装,额定温度范围为-40°C至+125°C扩展工业温度范围。
产品应用领域 Applications
- 有源滤波器
- 模数驱动器
- 时钟缓冲器
- 消费视频设备
- 专业相机
- CCD成像系统
- CD/DVD ROM
AD8051 特点
- 高速及快速建立(5 V)
–3 dB带宽：110 MHz (G = +1) (AD8051/AD8052)
–3 dB带宽：150 MHz (G = +1) (AD8054)
压摆率：145 V/us
0.1%建立时间：50 ns - 单电源供电
输出摆幅扩展至任一供电轨25 mV范围内
输入电压范围：-0.2 V至+4 V；VS = 5 V - 视频特性(G = +2)
0.1 dB增益平坦度：20 MHz
差分增益/相位误差：
0.03%/0.03°(RL = 150 Ω) - 低失真L = 100 Ω)
- 出色的负载驱动能力
从供电轨驱动45 mA、0.5 V (AD8051/AD8052)
驱动50 pF容性负载(G = +1) (AD8051/AD8052) - 低功耗：每放大器2.75 mA (AD8054)
- 低功耗：每放大器4.4 mA (AD8051/AD8052)

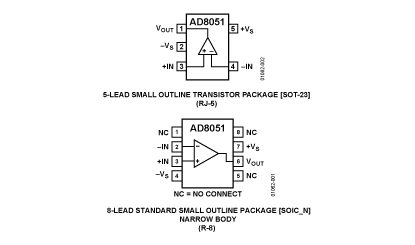

AD8051 功能框图
AD8051 技术指标
| -3dB Bandwidth | 110MHz | Vcc-Vee Supply (V) | 3 to 12 |
| Slew Rate | 170V/us | Iq per Amplifier | 5.5mA |
| Vos | 1.7mV | # OpAmps per Pkg | 1 |
| Ib | 1.4uA | Operating Temp Range | -40 to +125 |
| Input Noise (nV/rtHz) | 16nV/rtHz | Packages | SOIC,SOT |
AD8051 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| AD8051AR | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8051AR-REEL | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8051AR-REEL7 | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8051ART-R2 | 量产 | 5 ld SOT-23 | 5 | 工业 |
| AD8051ART-REEL | 量产 | 5 ld SOT-23 | 5 | 工业 |
| AD8051ART-REEL7 | 量产 | 5 ld SOT-23 | 5 | 工业 |
| AD8051ARTZ-R2 | 量产 | 5 ld SOT-23 | 5 | 工业 |
| AD8051ARTZ-REEL | 量产 | 5 ld SOT-23 | 5 | 工业 |
| AD8051ARTZ-REEL7 | 量产 | 5 ld SOT-23 | 5 | 工业 |
| AD8051ARZ | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8051ARZ-REEL | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8051ARZ-REEL7 | 量产 | 8 ld SOIC | 8 | 工业 |
EVAL-PRAOPAMP: Universal Precision Op Amp Evaluation Board
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| EVAL-ADOPAMP-1CPEZ | 量产 | 评估板 | 商业 | |
| EVAL-ADOPAMP-1CPNZ | 量产 | 评估板 | 商业 | |
| EVAL-ADOPAMP-1CPZ | 量产 | 评估板 | 商业 | |
| EVAL-ADOPAMP-1KSZ | 量产 | 评估板 | 商业 | |
| EVAL-ADOPAMP-1REZ | 量产 | 评估板 | 商业 | |
| EVAL-ADOPAMP-1RINZ | 量产 | 评估板 | 商业 | |
| EVAL-ADOPAMP-1RNIZ | 量产 | 评估板 | 商业 | |
| EVAL-ADOPAMP-1RTZ | 量产 | 评估板 | 商业 | |
| EVAL-ADOPAMP-1RZ | 量产 | 评估板 | 商业 | |
| EVAL-ADOPAMP-2CPZ | 量产 | 评估板 | 商业 | |
| EVAL-ADOPAMP-2RJZ | 量产 | 评估板 | 商业 | |
| EVAL-ADOPAMP-2RMZ | 量产 | 评估板 | 商业 | |
| EVAL-ADOPAMP-2RZ | 量产 | 评估板 | 商业 | |
| EVAL-ADOPAMP-3CPZ | 量产 | 评估板 | 商业 | |
| EVAL-ADOPAMP-3RUZ | 量产 | 评估板 | 商业 |
