AD8042: 双核160 MHz轨到轨放大器

AD8042是一款低功耗、电压反馈型、高速放大器,设计采用+3 V、+5 V或±5 V电源供电。它具有单电源供电能力,输入电压范围是从负供电轨以下200 mV至正供电轨1 V范围以内。

输出电压摆幅可以扩展至各供电轨30 mV以内,以提供最大的输出动态范围。此外,其0.1 dB增益平坦度为14 MHz,采用5 V单电源时的差分增益和相位误差分别为0.04%和0.06°。这使得AD8042能用于专业视频电子设备,如相机、视频切换器或任何高速便携式设备。低失真和快速建立特性使它能理想地用于缓冲单电源、高速模数转换器(ADC)。

AD8042提供最大12 mA的低电源电流,可以采用3.3 V单电源供电。这些特性极为适合对尺寸和功耗有严格要求的便携式和电池供电应用。

采用5 V单电源时,AD8042具有160 MHz的宽带宽和200 V/us的压摆率,因此它也能用于需要+3.3 V至+12 V单电源或最高±6 V双电源的许多通用高速应用。AD8042提供8引脚PDIP和SOIC_N两种封装

产品应用领域 Applications

• 视频切换器
• 分配放大器
• 模数驱动器
• 专业相机
• CCD成像系统
• 超声设备(多通道)

AD8042 特点

• 同时提供单核产品AD8041和四核产品AD8044
• 额定电源电压：+3 V、+5 V和±5 V
• 输出摆幅扩展至任一供电轨30 mV范围以内
• 输入电压范围扩展至地电压以下200 mV
• 高速及快速建立(5 V)：
  –3 dB带宽：160 MHz (G = +1)
  压摆率：200 V/us
  0.1%建立时间：39 ns
• 从供电轨驱动50 mA 0.5 V
• 输入超过电源电压0.5 V不会反相
• 低功耗：每放大器5.2 mA
• 良好的视频特性
  (RL = 150Ω, G = +2)
  0.1 dB增益平坦度： 14 MHz
  差分增益误差：0.02%
  差分相位误差：0.04°
• 低失真64 dBc(最差谐波,10 MHz)

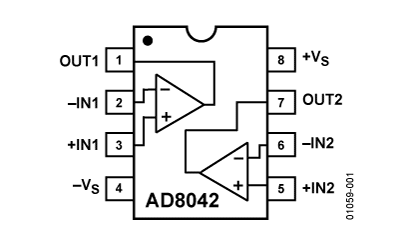

AD8042 功能框图

AD8042 技术指标

-3dB Bandwidth	170MHz	Vcc-Vee Supply (V)	3 to 12
Slew Rate	225V/us	Iq per Amplifier	7mA
Vos	3mV	# OpAmps per Pkg	2
Ib	1.2uA	Operating Temp Range	-55 to +125
Input Noise (nV/rtHz)	15nV/rtHz	Packages	DIP,SOIC

AD8042 订购指南

产品型号	产品状态	封装	引脚	温度范围
AD8042AN	量产	8 ld PDIP	8	工业
AD8042AR	量产	8 ld SOIC	8	工业
AD8042AR-REEL	量产	8 ld SOIC	8	工业
AD8042AR-REEL7	量产	8 ld SOIC	8	工业
AD8042ARZ	量产	8 ld SOIC	8	工业
AD8042ARZ-REEL	量产	8 ld SOIC	8	工业
AD8042ARZ-REEL7	量产	8 ld SOIC	8	工业

EVAL-PRAOPAMP: Universal Precision Op Amp Evaluation Board

产品型号	产品状态	封装	引脚	温度范围
EVAL-ADOPAMP-1CPEZ	量产	评估板		商业
EVAL-ADOPAMP-1CPNZ	量产	评估板		商业
EVAL-ADOPAMP-1CPZ	量产	评估板		商业
EVAL-ADOPAMP-1KSZ	量产	评估板		商业
EVAL-ADOPAMP-1REZ	量产	评估板		商业
EVAL-ADOPAMP-1RINZ	量产	评估板		商业
EVAL-ADOPAMP-1RNIZ	量产	评估板		商业
EVAL-ADOPAMP-1RTZ	量产	评估板		商业
EVAL-ADOPAMP-1RZ	量产	评估板		商业
EVAL-ADOPAMP-2CPZ	量产	评估板		商业
EVAL-ADOPAMP-2RJZ	量产	评估板		商业
EVAL-ADOPAMP-2RMZ	量产	评估板		商业
EVAL-ADOPAMP-2RZ	量产	评估板		商业
EVAL-ADOPAMP-3CPZ	量产	评估板		商业
EVAL-ADOPAMP-3RUZ	量产	评估板		商业

AD8042 应用技术支持与电子电路设计开发资源下载

1. 运算放大器系列AD8042 数据手册DataSheet 下载 . PDF
2. ADI 模拟器件公司比较器产品选型指南 . PDF
3. Analog Devices, Inc. 美国模拟器件公司产品订购手册 .PDF
