AD8039: 双核、低功耗、350 MHz电压反馈型放大器SOT-23-8封装
AD8039是一款双核高速(350 MHz)电压反馈型放大器,具有异常低的静态电流,每放大器仅1.0 mA(典型值,最大值为1.5 mA)。虽然该放大器为低功耗、低成本产品,但能提供出色的整体性能。此外,它还具有425 V/us的高压摆率及最大3 mV的低输入失调电压。
ADI公司的专有XFCB制造工艺使这款放大器能以极低静态电流和低噪声工作(8 nV/√ Hz、600 fA/√ Hz)。宽电源电压范围(3 V至12 V)、宽带宽和小尺寸封装使AD8039适合各种优先考虑功耗与空间的应用。
AD8039放大器具有与任一供电轨相差1 V的宽输入共模范围,输出摆幅在各供电轨1 V范围内。它针对最高15 pF的容性负载驱动进行了优化。如果要驱动更大容性负载,则需要一个串联小电阻,以避免峰值过高或过冲。
AD8039是唯一采用微型SOT23-8封装的双核、低功耗、高速放大器。这款放大器的额定工作温度范围为-40° C至+85° C工业温度范围。
AD8033(单核)提供SOIC-8和SC70-5封装
AD8039(双核)提供SOT23-8封装
AD8039 特点
- 低功耗 每放大器电源电流1 mA
- 高速
-3 dB带宽：350 MHz (G = +1)
压摆率：425 V/us - 低成本
- 低噪声 8 nV/√Hz (100 kHz) 600 fA/√Hz (100 kHz)
- Low Input Bias Current:
750 nA Max 低输入偏置电流： 750 nA(最大值) - 低失真
SFDR：-90 dBc (1 MHz )
SFDR：-65 dBc (5 MHz ) - 宽电源电压范围：3 V至12 V
- 小型封装 SOIC-8、SC70-5
实验室电路
Find more at our Circuits Library

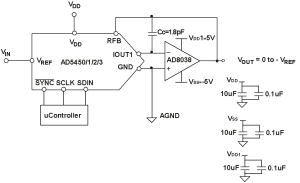

AC Signal Processing using the AD5450/1/2/3, Iout DACs
本电路中采用的产品:
AD5450, AD5451, AD5452, AD5453, AD8038
电路类型: 乘法
应用: 仪器仪表; 过程控制
优化目标: 高性能; 高精度

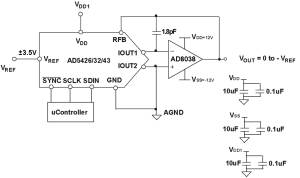

AC Signal Processing using the AD5426/32/43, Iout DACs
本电路中采用的产品:
AD5426, AD5432, AD5443, AD8038
电路类型: 乘法
应用: 仪器仪表; 过程控制
优化目标: 高性能

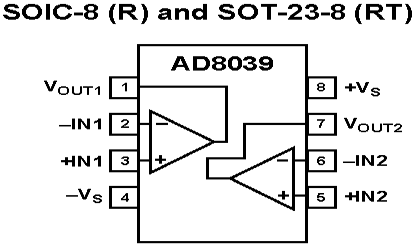

AD8039 功能框图
AD8039 技术指标
| -3dB Bandwidth | 350MHz | Vcc-Vee Supply (V) | 3 to 12 |
| Slew Rate | 425V/us | Iq per Amplifier | 1.5mA |
| Vos | 500uV | # OpAmps per Pkg | 2 |
| Ib | 400nA | Operating Temp Range | -40 to +85 |
| Input Noise (nV/rtHz) | 8nV/rtHz | Packages | SC70,SOIC |
AD8039 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| AD8039AR | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8039AR-REEL | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8039AR-REEL7 | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8039ART-R2 | 量产 | 8 ld SOT-23 | 8 | 工业 |
| AD8039ART-REEL | 量产 | 8 ld SOT-23 | 8 | 工业 |
| AD8039ART-REEL7 | 量产 | 8 ld SOT-23 | 8 | 工业 |
| AD8039ARTZ-R2 | 量产 | 8 | 工业 | |
| AD8039ARTZ-REEL | 量产 | 8 ld SOT-23 | 8 | 工业 |
| AD8039ARTZ-REEL7 | 量产 | 8 ld SOT-23 | 8 | 工业 |
| AD8039ARZ | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8039ARZ-REEL | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8039ARZ-REEL7 | 量产 | 8 ld SOIC | 8 | 工业 |
