AD8036: 单位增益稳定-低失真、宽带宽、电压反馈型箝位放大器
AD8036和AD8037是宽带宽、低失真箝位放大器。AD8036为单位增益稳定型,AD8037则是在增益为2或更大时保持稳定。这些器件允许设计人员指定高(VCH)和低(VCL)输出箝位电压。输出信号将箝位在这些指定的电平。AD8036和AD8037采用正在申请专利的独特CLAMPINTM输入箝位架构,与传统输出箝位器件相比,其箝位性能提高10倍。具体而言,箝位误差典型值为3 mV或更小,箝位区失真极低。这两款产品既可以用作经典运算放大器,也可以用作指定高、低输出电压的箝位放大器。
使用电压反馈型架构的AD8036和AD8037达到了以前依赖电流反馈型放大器的许多应用的要求。这两款器件具有异常快速且精确的脉冲响应特性(0.01%建立时间为16 ns)、极宽的小信号和大信号带宽以及超低失真。AD8036在20 MHz的失真为-66 dBc,小信号带宽为240 MHz,大信号带宽为195 MHz。AD8036和AD8037能在1.5 ns内从2倍箝位过驱中恢复。这些特性使AD8036/AD8037成为快速及高分辨率ADC的理想驱动器和缓冲器。
除传统输出箝位放大器应用之外,其输入箝位架构还支持箝位电平作为放大器的附加输入。因此,除静态直流箝位电平外,也可以将速度高达240 MHz的信号作用于箝位引脚。另外,只要VH大于VL,便能将箝位值设置为输出电压范围内的任何值。这些箝位特性使AD8036和AD8037能用在非传统应用中,如全波整流器、脉冲发生器或振幅调制器等。以上所举新颖应用只是一些示例,目的是说明利用输入箝位可以实现多种多样的应用。
AD8036提供三种等级的产品：芯片级、工业级(-40° C至+85°)和军用级(-55° C至+125° C)；AD8037仅提供工业级产品。工业级产品采用塑料DIP和SOIC封装,军用级产品采用CERDIP封装。
本产品提供评估板,使用以下器件编号可以订购：AD8036-EB和AD8037-EB。产品数据手册中含有评估板的原理图和布局。
AD8036 特点
- 出色的箝位特性
箝位误差：3 mV
过驱恢复：1.5 ns
箝位输入带宽：240 MHz
箝位输入范围：±3.9 V - 宽带宽AD8036、AD8037
小信号带宽：240 MHz、270 MHz
大信号带宽(4 V峰峰值)：195 MHz、190 MHz - ±3 V至±5 V电源供电
- 良好的直流特性
失调电压：2 mV
失调漂移：10 uV/°C - 超低失真、低噪声
–72 dBc(典型值,20 MHz)
输入电压噪声：4.5 nV/√Hz - 高速
压摆率：1500 V/us
0.1%建立时间：10 ns,0.01%建立时间：16 ns

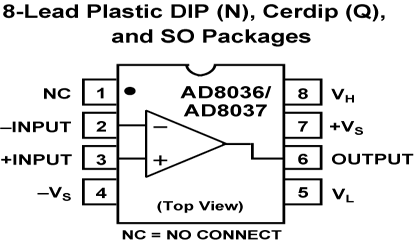

AD8036 功能框图
AD8036 技术指标
| -3dB Bandwidth | 270MHz | Vcc-Vee Supply (V) | 6 to 12 |
| Slew Rate | 1.2kV/us | Iq per Amplifier | 21.5mA |
| Vos | 2mV | # OpAmps per Pkg | 1 |
| Ib | 4uA | Operating Temp Range | -55 to +125 |
| Input Noise (nV/rtHz) | 6.7nV/rtHz | Packages | DIP,SOIC |
AD8036 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| 5962-9559701MPA | 量产 | 8 ld CerDIP | 8 | 军用 |
| AD8036-EB | 量产 | Evaluation Boards | 商业 | |
| AD8036AN | 量产 | 8 ld PDIP | 8 | 工业 |
| AD8036ANZ | 量产 | 8 ld PDIP | 8 | 工业 |
| AD8036AR | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8036AR-REEL | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8036AR-REEL7 | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8036ARZ | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8036ARZ-REEL | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8036ARZ-REEL7 | 量产 | 8 ld SOIC | 8 | 工业 |
