AD8021: 低噪声、高速放大器,用于16 Bit系统

AD8021是一款出众的高性能、高速电压反馈放大器,可以用于16 bit分辨率系统。AD8021具有低压噪声和低电流噪声 （其典型值分别为2.1 nV/√Hz和2.1 pA/√Hz）,是当今的高速低噪声运算放大器产品中静态电源电流（7 mA @ ±5 V）最低的产品。AD8021工作电压范围较宽,为±2.25 V～±12 V,也可以采用5 V单电源供电,因此非常适合高速低功耗仪器仪表。输出禁用引脚可以将静态电源电流进一步降低至1.3 mA。

与同类放大器相比,AD8021不仅技术性能出众,而且价格优势明显,静态电流也低得多。AD8021是一款高速、通用放大器,非常适合各种增益配置,可以用于信号处理链路以及控制环路。AD8021采用标准8引脚SOIC与MSOP封装,工作温度范围为：-40°C～+85°C

AD8021 特点

• 低噪声
  输入电压噪声：2.1 nV/√Hz
  输入电流噪声：2.1 pA/√Hz
• 定制补偿 从G = -1至G = -10具有恒定带宽
• 高速
  200 MHz （G = -1）
  190 MHz （G = -10）
• 低功耗
  对于5 V电源,功耗为34 mW或6.7 mA（典型值）
  对于5 V电源,功耗为34 mW或6.7 mA（典型值）
• 低失真
  二次谐波：-93 dBc,fc = 1 MHz
  三次谐波：-108 dBc,fc = 1 MHz
• DC精度
  输入失调电压：1 mV（最大值）
  输入失调电压漂移：0.5 μV/°C
• 宽电源电压范围：5 V～24 V
• 低价格
• 采用8引脚SOIC封装与8引脚MSOP封装

实验室电路

Find more at our Circuits Library

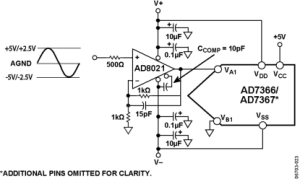

Driving the AD7366 Bipolar SAR ADC in Low-Distortion DC-Coupled Applications

本电路中采用的产品:
AD7366, AD7367, AD8021, OP177

电路类型: ADC电路/驱动器
应用: 仪器仪表; 医疗; 过程控制

Verified Circuits Using This Part

Verified Circuits are designed for ease of use and proven to work by ADI applications engineers. To learn more about Verified Circuits from ADI, please visit Verified Circuits Home.
Using the AD7328 8-Channel ADC in Single Ended Applications

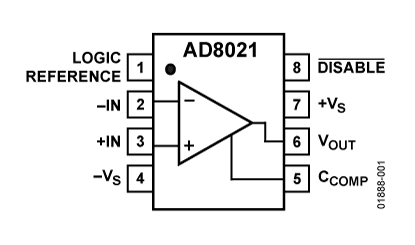

AD8021 功能框图

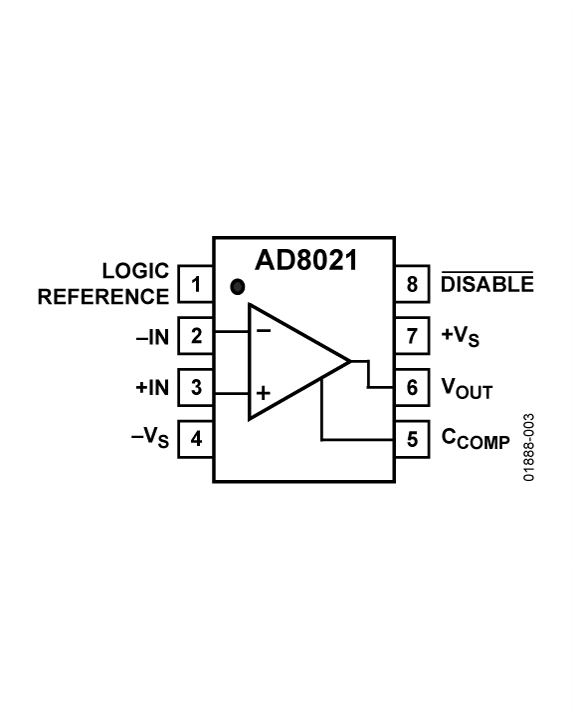

芯片引脚定义图

AD8021 技术指标

-3dB Bandwidth	490MHz	Vcc-Vee Supply (V)	4.5 to 24
Slew Rate	150V/us	Iq per Amplifier	7.7mA
Vos	400uV	# OpAmps per Pkg	1
Ib	7.5uA	Operating Temp Range	-40 to +85
Input Noise (nV/rtHz)	2.1nV/rtHz	Packages	SOIC,SOP

AD8021 订购指南

产品型号	产品状态	封装	引脚	温度范围
AD8021AR	量产	8 ld SOIC	8	工业
AD8021AR-REEL	量产	8 ld SOIC	8	工业
AD8021AR-REEL7	量产	8 ld SOIC	8	工业
AD8021ARM	量产	8 ld MSOP	8	工业
AD8021ARM-REEL	量产	8 ld MSOP	8	工业
AD8021ARM-REEL7	量产	8 ld MSOP	8	工业
AD8021ARMZ	量产	8 ld MSOP	8	工业
AD8021ARMZ-REEL	量产	8 ld MSOP	8	工业
AD8021ARMZ-REEL7	量产	8 ld MSOP	8	工业
AD8021ARZ	量产	8 ld SOIC	8	工业
AD8021ARZ-REEL	量产	8 ld SOIC	8	工业
AD8021ARZ-REEL7	量产	8 ld SOIC	8	工业

EVAL-PRAOPAMP: Universal Precision Op Amp Evaluation Board

产品型号	产品状态	封装	引脚	温度范围
EVAL-ADOPAMP-1CPEZ	量产	评估板		商业
EVAL-ADOPAMP-1CPNZ	量产	评估板		商业
EVAL-ADOPAMP-1CPZ	量产	评估板		商业
EVAL-ADOPAMP-1KSZ	量产	评估板		商业
EVAL-ADOPAMP-1REZ	量产	评估板		商业
EVAL-ADOPAMP-1RINZ	量产	评估板		商业
EVAL-ADOPAMP-1RNIZ	量产	评估板		商业
EVAL-ADOPAMP-1RTZ	量产	评估板		商业
EVAL-ADOPAMP-1RZ	量产	评估板		商业
EVAL-ADOPAMP-2CPZ	量产	评估板		商业
EVAL-ADOPAMP-2RJZ	量产	评估板		商业
EVAL-ADOPAMP-2RMZ	量产	评估板		商业
EVAL-ADOPAMP-2RZ	量产	评估板		商业
EVAL-ADOPAMP-3CPZ	量产	评估板		商业
EVAL-ADOPAMP-3RUZ	量产	评估板		商业
