AD8017AR-EVAL: 低成本、高输出电流、高输出电压线路驱动器
AD8017是一款低成本、高输出电流双通道运算放大器,并针对采用+12 V电源供电进行了优化。它采用散热增强型8引脚SOIC封装,适合驱动xDSL线路的CPE端,特别适用于基于PC的调制解调器设计。该器件为双通道,采用新颖的电路设计,每个放大器均能提供10 V峰峰值输出电压及200 mA以上典型输出电流。
突破性双级电流增益设计与高速双极性工艺技术相结合,则使AD8017可以提供在供电轨1 V范围内的低失真输出电压,且每个放大器的功耗仅7 mA,树立了高效率的新标准。
本产品可提供评估板,请用以下器件编号订购：AD8017AR-EVAL。
本产品还可选用无铅封装（AD8017ARZ、AD8017ARZ-REEL）。
AD8017AR-EVAL 特点
- 高输出驱动能力
差分输出电压：20 V 峰峰值,RL= 50 Ω
单端输出电压：10 V 峰峰值,同时为25Ω负载提供200 mA电流 - 低失真
SFDR：-78 dBc (500 kHz,RL =
100 Ω,VO = 2 V 峰峰值)
最高谐波：-58 dBc(1 MHz, IO=
270 mA,RL = 10 Ω) - 高速
-3 dB带宽：160 MHz (G = +2)
压摆率：1600 V/us - 低功耗工作
电源电压：5 V至12 V（每个放大器7 mA）

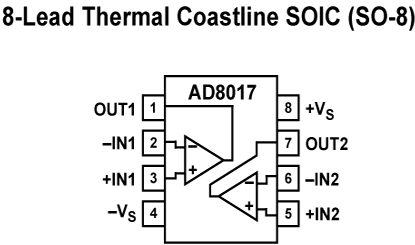

AD8017AR-EVAL 功能框图
AD8017AR-EVAL 技术指标
| -3dB Bandwidth | 160MHz | Vcc-Vee Supply (V) | 4.4 to 12 |
| Slew Rate | 1.6kV/us | Iq per Amplifier | 7.7mA |
| Vos | 1.8mV | # OpAmps per Pkg | 2 |
| Ib | 160uA | Operating Temp Range | -40 to +85 |
| Input Noise (nV/rtHz) | 1.9nV/rtHz | Packages | SOIC |
AD8017 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| AD8017AR | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8017AR-EVAL | 量产 | Evaluation Boards | 商业 | |
| AD8017AR-REEL | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8017AR-REEL7 | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8017ARZ | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8017ARZ-REEL | 量产 | 8 ld SOIC | 8 | 工业 |
| AD8017ARZ-REEL7 | 量产 | 8 ld SOIC | 8 | 工业 |
