AD8010: 低功耗、高电流分配放大器

AD8010是一款低功耗、高电流放大器，能够提供最小175 mA的负载驱动电流。它可以驱动8个75 Ω后部端接的视频线路，同时保持良好的信号性能，例如差分增益和相位误差分别为0.02%和0.03°。这款电流反馈型放大器的增益平坦度为60 MHz，–3 dB (G = +1)信号带宽为230 MHz，采用±5 V电源供电时的典型功耗仅为15.5 mA。这些特性使AD8010非常适合视频分配放大器使用，或者用作高数据速率数字用户线路（VDSL和xDSL）系统中的驱动放大器。

技术指标

-3dB Bandwidth: 230MHz
Slew Rate: 800V/us
Vos: 5mV
Ib: 6uA
# OpAmps per Pkg: 1
Input Noise (nV/rtHz): 2nV/rtHz
Vcc-Vee: 9V to 12V
Isy per Amplifier: 17mA
Packages: DIP,SOIC

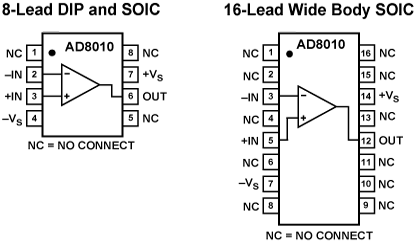

功能框图

特点

输出电流：200 mA
负载：9 Ω
无杂散动态范围(SFDR)：-54 dBc (1 MHz)
差分增益误差：0.04% (f = 4.43 MHz)
差分相位误差：0.06° (f = 4.43 MHz)
驱动8个并联75 Ω负载的同时可保持良好的视频特性
差分增益：0.02%
差分相位：0.03°
0.1 dB增益平坦度：60 MHz
总谐波失真(THD)：-72 dBc（1 MHz， RL = 18.75 Ω）
三阶交调截点(IP3)：42 dBm（5 MHz，RL = 18.75 Ω）
1 dB增益压缩：21 dBm（5 MHz， RL = 100 Ω）
-3 dB带宽：230 MHz
（G = +1，RL = 18.75 Ω）
压摆率：800 V/us （RL = 18.75 Ω）

订购指南

产品型号	封装	引脚	温度范围	包装和数量	报价*(100-499)	报价*1000 pcs	RoHS
AD8010AN 产品状态: 停产	8 ld PDIP	8	工业	Tube, 50	-	-	N 材料信息
AD8010ANZ 产品状态: 量产	8 ld PDIP	8	工业	Tube, 50	$ 3.60	$ 3.26	Y 材料信息
AD8010AR 产品状态: 量产	8 ld SOIC	8	工业	Tube, 98	$ 4.17	$ 3.76	N 材料信息
AD8010AR-16 产品状态: 停产	16 ld SOIC - Wide	16	工业	Tube, 47	-	-	N 材料信息
AD8010AR-16-REEL 产品状态: 停产	16 ld SOIC - Wide	16	工业	Reel, 1000	-	-	N 材料信息
AD8010AR-16-REEL7 产品状态: 停产	16 ld SOIC - Wide	16	工业	Reel, 250	-	-	N 材料信息
AD8010AR-REEL 产品状态: 停产	8 ld SOIC	8	工业	Reel, 2500	-	-	N 材料信息
AD8010AR-REEL7 产品状态: 停产	8 ld SOIC	8	工业	Reel, 1000	-	-	N 材料信息
AD8010ARZ 产品状态: 量产	8 ld SOIC	8	工业	Tube, 98	$ 3.60	$ 3.26	Y 材料信息
AD8010ARZ-16 产品状态: 量产	16 ld SOIC - Wide	16	工业	Tube, 47	$ 3.93	$ 3.54	Y 材料信息
AD8010ARZ-16-REEL 产品状态: 停产	16 ld SOIC - Wide	16	工业	Reel, 1000	-	-	Y 材料信息
AD8010ARZ-16-REEL7 产品状态: 量产	16 ld SOIC - Wide	16	工业	Reel, 400	$ 3.93	$ 3.54	Y 材料信息
AD8010ARZ-REEL 产品状态: 停产	8 ld SOIC	8	工业	Reel, 2500	-	-	Y 材料信息

开发工具

产品型号	描述	报价	RoHS	查看PCN/PDN	查看库存/ 购买/样片
AD8010AR-EBZ 产品状态: 量产	8-lead SOIC Evaluation Board	$ 18.25	是	-	<
AD8010ARZ 产品状态: 量产	SOIC 150 MIL	$ 5.66	是	-
