AD8005: 超低功耗、170 MHz、280 V/us压摆率
AD8005是一款超低功耗、高速放大器，具有170 MHz的宽信号带宽和280 V/us的压摆率，静态电源电流仅为400 uA。这些特性可以延长高速、电池供电系统的工作时间，而不会降低动态性能。由于采用电流反馈型设计，0.1 dB增益平坦度达30 MHz，同时差分增益和相位误差分别为0.11%和0.4°。谐波失真在整个宽带宽范围内均很低，1 MHz时THD（总谐波失真）为–63 dBc，10 MHz时THD为–50 dBc。这些特性使AD8005非常适合用作便携式视频、医疗或通信系统中高速模数转换器的信号调理放大器或缓冲器。AD8005的额定电源电压为+5 V或±5 V，工作温度范围为–40°C至+85°C工业温度范围，提供8引脚DIP、8引脚SOIC和5引脚SOT-23三种封装。
技术指标

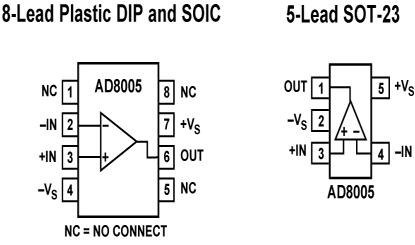

功能框图
|
特点
|
订购指南
| 产品型号 | 封装 | 引脚 | 温度范围 | 包装和数量 | 报价*(100-499) | 报价*1000 pcs | RoHS |
|---|---|---|---|---|---|---|---|
| AD8005AN 产品状态: 停产 | 8 ld PDIP | 8 | 工业 | Tube, 50 | - | - | N 材料信息 |
| AD8005ANZ 产品状态: 量产 | 8 ld PDIP | 8 | 工业 | Tube, 50 | $ 1.81 | $ 1.64 | Y 材料信息 |
| AD8005AR 产品状态: 停产 | 8 ld SOIC | 8 | 工业 | Tube, 98 | - | - | N 材料信息 |
| AD8005AR-REEL 产品状态: 停产 | 8 ld SOIC | 8 | 工业 | Reel, 2500 | - | - | N 材料信息 |
| AD8005AR-REEL7 产品状态: 最后订购时间 | 8 ld SOIC | 8 | 工业 | Reel, 1000 | - | - | N 材料信息 |
| AD8005ART-R2 产品状态: 停产 | 5 ld SOT-23 | 5 | 工业 | Reel, 250 | - | - | N 材料信息 |
| AD8005ART-REEL 产品状态: 停产 | 5 ld SOT-23 | 5 | 工业 | Reel, 10000 | - | - | N 材料信息 |
| AD8005ART-REEL7 产品状态: 最后订购时间 | 5 ld SOT-23 | 5 | 工业 | Reel, 3000 | - | - | N 材料信息 |
| AD8005ARTZ-R2 产品状态: 量产 | 5 ld SOT-23 | 5 | 工业 | Reel, 250 | $ 2.37 | $ 2.37 | Y 材料信息 |
| AD8005ARTZ-REEL 产品状态: 最后订购时间 | 5 ld SOT-23 | 5 | 工业 | Reel, 10000 | - | - | Y 材料信息 |
| AD8005ARTZ-REEL7 产品状态: 量产 | 5 ld SOT-23 | 5 | 工业 | Reel, 3000 | - | $ 1.64 | Y 材料信息 |
| AD8005ARZ 产品状态: 量产 | 8 ld SOIC | 8 | 工业 | Tube, 98 | $ 1.81 | $ 1.64 | Y 材料信息 |
| AD8005ARZ-REEL 产品状态: 量产 | 8 ld SOIC | 8 | 工业 | Reel, 2500 | - | $ 1.64 | Y 材料信息 |
| AD8005ARZ-REEL7 产品状态: 量产 | 8 ld SOIC | 8 | 工业 | Reel, 1000 | - | $ 1.64 | Y 材料信息 |
开发工具
| 产品型号 | 描述 | 报价 | RoHS | 查看PCN/PDN | 查看库存/ 购买/样片 |
|---|---|---|---|---|---|
| AD8005AR-EBZ 产品状态: 量产 | 8-lead SOIC Evaluation Board | $ 18.25 | 是 | - | |
| AD8005ART-EBZ 产品状态: 量产 | 5-lead SOT-23 Evaluation Board | $ 18.26 | 是 | - | |
| AD8005ARZ 产品状态: 量产 | SOIC 150 MIL | $ 2.84 | 是 | - |
