AD7951: 14位、1 MSPS、单极性/双极性可编程输入PulSAR(R) ADC
AD7951是一款14位、电荷再分配、逐次逼近型(SAR)架构模数转换器(ADC),采用ADI公司的iCMOS高电压工艺制造。该器件的输入范围和工作模式可通过硬件或专用只写串行配置端口来配置。AD7951内置一个14位高速采样ADC、一个内部转换时钟、一个内部基准电压源(和缓冲)、纠错电路,以及串行和并行系统接口端口。在NVST的下降沿,它对IN+和IN-之间的模拟输入电压差进行采样。AD7951具有四种不同的模拟输入范围和三种不同的采样模式:Warp模式适用于最高吞吐量,正常模式适用于最高异步吞吐量,而在脉冲模式下,功耗与吞吐量呈比例关系。工作温度范围为-40°C至+85°C。
AD7951 特点
- 多引脚/软件可编程输入范围:5 V、10 V、±5 V、±10 V
- 输入范围/模式选择:引脚或串行SPI(R)兼容
- 吞吐量
1 MSPS(Warp模式)
800 kSPS(正常模式)
670 kSPS(脉冲模式)
- 14位分辨率、无失码
- 积分非线性(INL):典型值±0.3 LSB,最大值±1 LSB(FSR的±61 ppm)
- 信噪比(SNR):85 dB (2 kHz)
- iCMOS(R)工艺技术
- 5 V内部基准电压:典型漂移量为3 ppm/°C;TEMP输出
- 无流水线延迟(SAR架构)
- 并行(14位或8位总线)和串行5 V/3.3 V接口
- SPI(R)-/QSPITM-/MICROWIRETM-/DSP 兼容
- 功耗:10 mW(100 kSPS) 235 mW(1 MSPS)
AD7951 技术指标
- Resolution (Bits): 14bit
- # Chan: 1
- Sample Rate: 1MSPS
- Interface: Byte,Par,Ser,SPI
- Analog Input Type: Diff-Bip,Diff-Uni
- Ain Range: Bip 10V,Bip 5.0V,Uni 10V,Uni 5.0V
- ADC Architecture: SAR
- Pkg Type: CSP,QFP
AD7951 应用领域
- 过程控制
- 医疗仪器
- 高速数据采集
- 数字信号处理
- 仪器仪表
- 频谱分析
- 自动测试设备

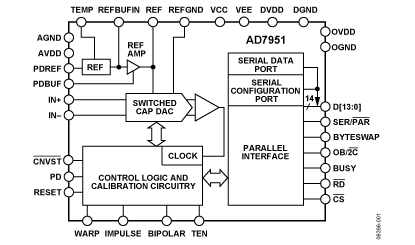

AD7951 功能框图
AD7951 芯片订购指南
产品型号 |
产品状态 |
封装 |
Pins |
报价*
(1000 pcs.) |
AD7951BCPZ |
Prodn |
48 ld LFCSP 7x7mm (5.25EP) |
48 |
$ 11.12 |
AD7951BCPZRL |
Prodn |
48 ld LFCSP 7x7mm (5.25EP) |
48 |
$ 11.12 |
AD7951BSTZ |
Prodn |
48 ld LQFP |
48 |
$ 11.12 |
AD7951BSTZRL |
Prodn |
48 ld LQFP |
48 |
$ 11.12 |
EVAL-AD7951CB |
Prodn |
EVALUATION BOARDS |
- |
$ 151.80 |
EVAL-AD7951CBZ |
量产 |
EVALUATION BOARDS |
- |
$ 151.80 |
