AD7893: 真双极性输入、单电源、12位、串行6 us ADC,采用8引脚封装

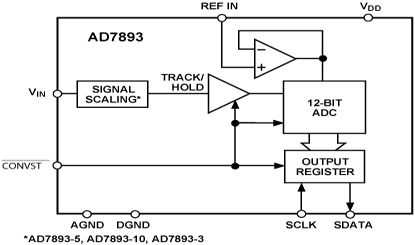

AD7893 功能框图AD7893是一款快速、12位ADC,采用+5 V单电源供电,提供8引脚小型DIP和8引脚SOIC两种封装。该器件内置一个6微秒(us)逐次逼近型模数转换器、一个片内采样保持放大器、一个片内时钟和一个高速串行接口。AD7893通过一个高速串行接口端口输出数据,这个双线串行接口具有一个串行时钟输入和一个串行数据输出,通过外部串行时钟可访问该器件中的串行数据。除线性度、满量程和失调误差等传统直流精度规格外,AD7893的动态性能参数也做了详细规定,包括谐波失真和信噪比。该器件可接受的模拟输入范围为±10 V (AD7893-10)、±2.5 V (AD7893-3)、0 V至+5 V (AD7893-5)或0 V至+2.5 V (AD7893-2),采用+5 V单电源供电,典型功耗仅25 mW。AD7893采用ADI公司的线性兼容CMOS (LC2MOS)工艺制造,这是一种将精密的双极性电路与低功耗CMOS逻辑结合在一起的混合工艺技术。该器件提供两种封装:8引脚、0.3英寸宽、小型塑料或密封双列直插式封装(小型DIP);以及8引脚小形集成封装(SOIC)。

The AD7893 is a fast, 12-bit ADC that operates from a single +5 V supply and is housed in a small 8-pin mini-DIP and 8-pin SOIC. The part contains a 6 us successive approximation A/D converter, an on-chip track/hold amplifier, an on-chip clock and a high speed serial interface.Output data from the AD7893 is provided via a high speed, serial interface port. This two-wire serial interface has a serial clock input and a serial data output with the external serial clock accessing the serial data from the part.In addition to traditional dc accuracy specifications such as linearity, full-scale and offset errors, the AD7893 is also specified for dynamic performance parameters, including harmonic distortion and signal-to-noise ratio.The part accepts an analog input range of ±10 V (AD7893-10), ±2.5 V (AD7893-3), 0 V to +5 V (AD7893-5) or 0 V to +2.5 V (AD7893-2) and operates from a single +5 V supply, consuming only 25 mW typical.The AD7893 is fabricated in Analog Devices’ Linear Compatible CMOS (LC2MOS) process, a mixed technology process that combines precision bipolar circuits with low power CMOS logic. The part is available in a small, 8-pin, 0.3" wide, plastic or hermetic dual-in-line package (mini-DIP) and in an 8-pin, small outline IC (SOIC).

AD7893 特性
  • 快速12位ADC,转换时间为6微秒
  • 8引脚小型DlP和SOIC封装
  • 单电源供电
  • 高速、易用的串行接口
  • 片内采样保持放大器
  • 低功耗:25 mW(典型值)
  • 输入范围选择:
    ±2.5 V(AD7893-3)
    0 V至+2.5 V(AD7893-2)
    0 V to +2.5 V for AD7893-2
    0 V至+5 V(AD7893-5)
AD7893 技术指标
  • Resolution (Bits): 12bit
  • # Chan: 1
  • Sample Rate: 117kSPS
  • Interface: Ser
  • Analog Input Type: SE-Bip,SE-Uni
  • Ain Range: Bip (Vref),Bip (Vref) x 4,Bip 10V,Bip 2.5V,Uni (Vref),Uni (Vref) x 2,Uni 2.5V,Uni 5.0V
  • ADC Architecture: SAR
  • Pkg Type: DIP,SOIC
AD7893 芯片订购指南
产品型号 封装 引脚 温度范围 包装和数量 报价*(100-499) 报价*1000 pcs
5962-9475501MPA 产品状态: 量产 CERDIP GLASS SEAL 8 军用 Tube, 48 $ 83.57 $ 64.59
5962-9475502MPA 产品状态: 量产 CERDIP GLASS SEAL 8 军用 Tube, 48 $ 83.57 $ 64.59
AD7893ACHIPS-10 产品状态: 量产 CHIPS OR DIE - 商业 Tray, 140 $ 12.86 $ 12.86
AD7893AN-10 产品状态: 量产 8 ld PDIP 8 工业 Tube, 50 $ 14.54 $ 11.90
AD7893AN-2 产品状态: 量产 8 ld PDIP 8 商业 Tube, 50 $ 15.27 $ 12.50
AD7893AN-5 产品状态: 量产 8 ld PDIP 8 工业 Tube, 50 $ 15.27 $ 12.50
AD7893ANZ-10 产品状态: 量产 PLASTIC DIP 8 工业 Tube, 50 $ 13.24 $ 10.84
AD7893ANZ-2 产品状态: 量产 PLASTIC DIP 8 商业 Tube, 50 $ 13.90 $ 11.38
AD7893ANZ-5 产品状态: 量产 PLASTIC DIP 8 工业 Tube, 50 $ 13.90 $ 11.38
AD7893AR-10 产品状态: 量产 8 ld SOIC 8 商业 Tube, 98 $ 13.44 $ 10.99
AD7893AR-2 产品状态: 量产 8 ld SOIC 8 商业 Tube, 98 $ 14.11 $ 11.54
AD7893AR-2REEL7 产品状态: 量产 8 ld SOIC 8 商业 Reel, 1000 - $ 11.54
AD7893ARZ-10 产品状态: 量产 8 ld SOIC 8 商业 Tube, 98 $ 12.25 $ 10.02
AD7893ARZ-10REEL 产品状态: 量产 8 ld SOIC 8 商业 Reel, 2500 - $ 10.02
AD7893ARZ-10REEL7 产品状态: 量产 8 ld SOIC 8 商业 Reel, 1000 - $ 10.02
AD7893ARZ-2 产品状态: 量产 8 ld SOIC 8 商业 Tube, 98 $ 12.25 $ 10.02
AD7893ARZ-2REEL 产品状态: 量产 8 ld SOIC 8 商业 Reel, 2500 - $ 10.02
AD7893ARZ-2REEL7 产品状态: 量产 8 ld SOIC 8 商业 Reel, 1000 - $ 10.02
AD7893ARZ-3 产品状态: 量产 8 ld SOIC 8 商业 Tube, 98 $ 12.25 $ 10.02
AD7893ARZ-3REEL 产品状态: 量产 8 ld SOIC 8 商业 Reel, 2500 - $ 10.02
AD7893ARZ-3REEL7 产品状态: 量产 8 ld SOIC 8 商业 Reel, 1000 - $ 10.02
AD7893ARZ-5 产品状态: 量产 8 ld SOIC 8 商业 Tube, 98 $ 12.25 $ 10.02
AD7893ARZ-5REEL 产品状态: 量产 8 ld SOIC 8 商业 Reel, 2500 - $ 10.02
AD7893ARZ-5REEL7 产品状态: 量产 8 ld SOIC 8 商业 Reel, 1000 - $ 10.02
AD7893BN-10 产品状态: 量产 8 ld PDIP 8 商业 Tube, 50 $ 19.77 $ 16.17
AD7893BN-5 产品状态: 停产 8 ld PDIP 8 工业 Tube, 50 - -
AD7893BNZ-10 产品状态: 量产 8 ld PDIP 8 商业 Tube, 50 $ 18.02 $ 14.73
AD7893BNZ-2 产品状态: 量产 8 ld PDIP 8 工业 Tube, 50 $ 18.02 $ 14.73
AD7893BNZ-5 产品状态: 停产 8 ld PDIP 8 工业 Tube, 50 - -
AD7893BR-10 产品状态: 量产 8 ld SOIC 8 商业 Tube, 98 $ 18.29 $ 14.96
AD7893BR-10REEL 产品状态: 量产 8 ld SOIC 8 商业 Reel, 2500 - $ 14.96
AD7893BR-2 产品状态: 量产 8 ld SOIC 8 商业 Tube, 98 $ 18.29 $ 14.96
AD7893BR-2REEL7 产品状态: 量产 8 ld SOIC 8 商业 Reel, 1000 - $ 14.96
AD7893BRZ-10 产品状态: 量产 8 ld SOIC 8 商业 Tube, 98 $ 15.87 $ 12.98
AD7893BRZ-10REEL7 产品状态: 量产 8 ld SOIC 8 商业 Reel, 1000 - $ 12.98
AD7893BRZ-2 产品状态: 量产 8 ld SOIC 8 商业 Tube, 98 $ 16.66 $ 13.63
AD7893BRZ-2REEL 产品状态: 量产 8 ld SOIC 8 商业 Reel, 2500 - $ 13.63
AD7893BRZ-2REEL7 产品状态: 量产 8 ld SOIC 8 商业 Reel, 1000 $ 16.66 $ 13.63
AD7893BRZ-5 产品状态: 量产 8 ld SOIC 8 商业 Tube, 98 $ 16.66 $ 13.63
AD7893SQ-10 产品状态: 量产 CERDIP GLASS SEAL 8 军用 Tube, 48 $ 65.55 $ 50.65
AD7893SQ-5 产品状态: 量产 CERDIP GLASS SEAL 8 军用 Tube, 48 $ 65.55 $ 50.65
