AD7847:  完整的LC2MOS、双通道12位MDAC,采用并行加载结构

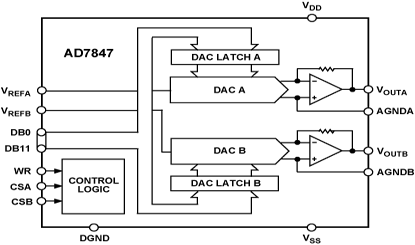

AD7847功能框图AD7837/AD7847均为完整的双通道、12位乘法数模转换器,在CMOS单芯片上集成输出放大器,无需用户进行外部调整便可实现全部额定性能。两款器件均与微处理器兼容,并配有高速数据锁存和接口逻辑。AD7847接受12位并行数据,数据通过WR输入和各DAC单独的芯片选择(Chip Select)输入载入相应的DAC锁存器。AD7837具有一个双缓冲8位总线接口结构,数据通过两次写操作载入相应的输入锁存器。AD7837上的异步LDAC信号可更新DAC锁存和模拟输出。输出放大器能够在一个2 kΩ负载上产生±10 V电压。二者采用内部补偿,由于在晶圆水平上进行激光调整,因此输入失调电压较低。在AD7847上,放大器反馈电阻在内部与VOUT相连。AD7837/AD7847采用线性兼容CMOS(LC2MOS工艺制造,这是一种将精密的双极性电路与低功耗CMOS逻辑相结合的先进混合工艺技术。新颖的低泄漏配置(美国专利第4,590,456号)可确保在整个额定温度范围内都具有低失调误差

特点
  • 两个12位MDAC,内置输出放大器
  • 0.3"、24引脚DIP和24引脚SOIC封装,节省空间
  • 四象限乘法
  • 并行加载结构:AD7847
  • (8+4)加载结构:AD7837
技术指标
  • Resolution (Bits): 12bit
  • DAC Update Rate: 250kSPS
  • DAC Settling Time: 4µs
  • Positive Supply (max): +15.75V
  • Single-Supply: No
  • DAC Type: Voltage Out
  • DAC Input Format: Par
订购指南
产品型号 封装 引脚 温度范围 包装和数量 报价*(100-499) 报价*1000 pcs RoHS
5962-9451802MLA 产品状态: 量产 CERDIP GLASS SEAL 24 军用 Tube, 15 $ 100.29 $ 90.67 N
AD7847AN 产品状态: 量产 24 ld PDIP 24 工业 Tube, 15 $ 20.65 $ 17.57 N
AD7847ANZ 产品状态: 量产 24 ld PDIP 24 工业 Tube, 15 $ 17.88 $ 15.21 Y
AD7847AQ 产品状态: 量产 CERDIP GLASS SEAL 24 工业 Tube, 15 $ 24.44 $ 24.44 N
AD7847AR 产品状态: 量产 24 ld SOIC - Wide 24 工业 Tube, 31 $ 20.07 $ 17.05 N
AD7847AR-REEL 产品状态: 量产 24 ld SOIC - Wide 24 工业 Reel, 1000 - $ 17.05 N
AD7847ARZ 产品状态: 量产 24 ld SOIC - Wide 24 工业 Tube, 31 $ 17.37 $ 14.77 Y
AD7847ARZ-REEL 产品状态: 量产 24 ld SOIC - Wide 24 工业 Reel, 1000 - $ 14.77 Y
AD7847BNZ 产品状态: 量产 24 ld PDIP 24 工业 Tube, 15 $ 20.98 $ 17.83 Y
AD7847BQ 产品状态: 量产 CERDIP GLASS SEAL 24 工业 Tube, 15 $ 28.56 $ 28.56 N
AD7847BR 产品状态: 量产 24 ld SOIC - Wide 24 工业 Tube, 31 $ 23.53 $ 20.00 N
AD7847BR-REEL 产品状态: 联络ADI 24 ld SOIC - Wide 24 工业 Reel, 1000 - - N
AD7847BRZ 产品状态: 量产 24 ld SOIC - Wide 24 工业 Tube, 31 $ 20.37 $ 17.32 Y
AD7847BRZ-REEL 产品状态: 量产 24 ld SOIC - Wide 24 工业 Reel, 1000 - $ 17.32 Y
