AD7810: 2.7 V至5.5 V、2 ms、10位ADC，采用8引脚microSOIC/DIP封装

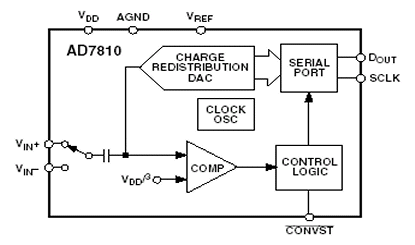

AD7810 功能框图AD7810是一款高速、低功耗、10位模数转换器（ADC），采用2.7 V至5.5 V单电源供电。该器件内置一个2 微秒（us）逐次逼近型模数转换器（固有采样保持功能）、一个伪差分输入和一个可与大多数微控制器接口的高速串行接口，额定温度范围为-40°C至+105°C。AD7810采用一种能够在一次转换结束时对CONVST（转换开始）信号状态进行采样的技术，因此可以在自动省电模式下工作。在这种模式下工作时，AD7810会在一次转换结束时自动关断，并在新转换开始时自动“唤醒”。当吞吐量较低时，此特性可显著降低器件的功耗。AD7810也可在一种高速模式下工作，此时该器件在两次转换之间不关断。在这种高速模式下工作时，AD7810的转换时间为2 微秒（us）。最大吞吐量取决于微控制器串行接口的速度。AD7810采用三种封装：8引脚、0.3英寸宽、小型塑料双列直插式封装（小型DIP）；8引脚小形集成封装（SOIC）；以及8引脚microSOIC封装。

The AD7810 is a high speed, low power, 10-bit A/D converter that operates from a single 2.7 V to 5.5 V supply. The part contains a 2 us successive approximation A/D converter, with inherent track/hold functionality, a pseudo differential input and a high speed serial interface that interfaces to most microcontrollers. The AD7810 is fully specified over a temperature range of -40°C to +105°C.

By using a technique that samples the state of the CONVST (convert start) signal at the end of a conversion, the AD7810 may be used in an automatic power-down mode. When used in this mode, the AD7810 automatically powers down at the end of a conversion and "wakes up" at the start of a new conversion. This feature significantly reduces the power consumption of the part at lower throughput rates. The AD7810 can also operate in a high speed mode where the part is not powered down between conversions. In this high speed mode of operation, the conversion time of the AD7810 is 2 us. The maximum throughput rate is dependent on the speed of the serial interface of the microcontroller.The part is available in a small 8-pin, 0.3" wide, plastic dual-in-line package (mini-DIP); in an 8-lead, small outline IC (SOIC); and in an 8-lead microSOIC package

AD7810 特点
  • 10位ADC，转换时间为2.3 微秒
  • 8引脚microSOIC小型封装
  • 额定温度范围：–40°C至+105°C
  • 固有的采样保持功能
  • 工作电压范围：2.7 V至5.5 V
  • 额定电压范围：2.7 V至5.5 V
  • 微控制器兼容型串行接口
  • 转换结束时自动关断（可选）
  • 低功耗工作：
    270 uW（10 kSPS吞吐量时）
    2.7 mW（100 kSPS吞吐量时）
  • 模拟输入范围：0 V至VREF
  • 基准电压输入范围：0 V至VDD
AD7810 技术指标
  • Resolution (Bits): 10bit
  • # Chan: 1
  • Sample Rate: 350kSPS
  • Interface: Ser
  • Analog Input Type: Diff-Uni
  • Ain Range: (Vref) p-p
  • ADC Architecture: SAR
  • Pkg Type: DIP,SOIC,SOP
AD7810 芯片订购指南
产品型号 封装 引脚 温度范围 包装和数量 报价*(100-499) 报价*1000 pcs RoHS
AD7810YCHIPS 产品状态: 量产 CHIPS OR DIE - 商业 Tray, 100 - $ 3.14 是
AD7810YNZ 产品状态: 量产 8 ld PDIP 8 工业 Tube, 50 $ 3.76 $ 2.94 是
AD7810YR 产品状态: 量产 8 ld SOIC 8 商业 Tube, 98 $ 4.01 $ 3.14 否
AD7810YRMZ 产品状态: 量产 8 ld MSOP 8 工业 Tube, 50 $ 3.65 $ 2.87 是
AD7810YRMZ-REEL7 产品状态: 量产 8 ld MSOP 8 工业 Reel, 1000 - $ 2.87 是
AD7810YRZ 产品状态: 量产 8 ld SOIC 8 商业 Tube, 98 $ 3.48 $ 2.73 是
AD7810YRZ-REEL 产品状态: 量产 8 ld SOIC 8 商业 Reel, 2500 - $ 2.73 是
AD7810YRZ-REEL7 产品状态: 量产 8 ld SOIC 8 商业 Reel, 1000 - $ 2.73 是
AD7810 应用技术支持与电子电路设计开发资源下载
  1. AD7810 数据手册DataSheet下载. PDF
  2. Analog Devices, Inc.ADI 美国模拟器件公司产品订购手册 .PDF
  3. ADC模数转换器选型指南 . PDF
