AD7631:18位、250 kSPS、差分可编程输入 PulSAR(R) ADC

AD7631是一款18位、电荷再分配、逐次逼近型（SAR）架构模数转换器（ADC）,采用ADI公司的iCMOS高电压工艺制造。该器件的输入范围和工作模式可通过硬件或专用只写串行配置端口来配置。AD7631内置一个18位高速采样ADC、一个内部转换时钟、一个内部基准电压源（和缓冲）、纠错电路,以及串行和并行系统接口端口。在CNVST的下降沿,对IN+和IN-上的全差分模拟输入进行采样。AD7631具有四种不同的模拟输入范围,功耗与吞吐量呈线性比例关系,工作温度范围为-40°C至+85°C。

The AD7631 is an 18-bit, charge redistribution, successive approximation register (SAR), architecture analog-to-digital converter (ADC) fabricated on Analog Devices, Inc.’s iCMOS high voltage process. The device is configured through hardware or via a dedicated write-only serial configuration port for input range and operating mode. TheAD7631 contains a high speed 18-bit samplingADC, an internal conversion clock, an internal reference (and buffer), error correction circuits, and both serial and parallel system interface ports. A falling edge on CNVST samples the fully differential analog inputs on IN+ and IN-. The AD7631 features four different analog input ranges. Power is scaled linearly with throughput. Operation is specified from -40°C to +85°C.

AD7631 特点

多引脚/软件可编程输入范围：
+5 V（10 V p-p）, +10 V （20 V p-p）,
±5 V（20 V p-p（, ±10 V （40 V p-p）
输入范围/模式选择：引脚或串行SPI(R)-兼容
吞吐量：250 kSPS
积分非线性（INL）：典型值±1.5 LSB，最大值±2.5 LSB（FSR为±9.5 ppm）
18位分辨率、无失码
动态范围：102.5 dB
信噪比：101 dB @ 2 kHz
总谐波失真：-112 dB @ 2 kHz
iCMOS(R) 工艺技术
5 V内部基准电压：典型漂移量为3 ppm/°C；TEMP输出
无流水线延迟（SAR架构）
并行（18/16/8位总线）和串行5 V/3.3 V接口

AD7631 技术指标

Resolution (Bits): 18bit
# Chan: 1
Sample Rate: 250kSPS
Interface: Par,Ser,SPI
Analog Input Type: Diff-Bip,Usr-Defined Range/Offset
Ain Range: 10V p-p,20 V p-p,40 V p-p
ADC Architecture: SAR
Pkg Type: CSP,QFP

AD7631 应用领域

过程控制
高速数据采集
数字信号处理
频谱分析自动测试设备

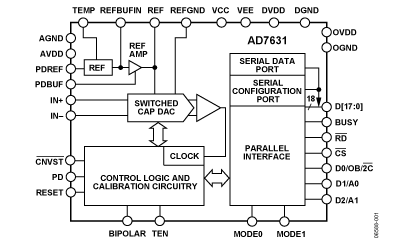

AD7631 功能框图

AD7631 芯片订购指南

产品型号	产品状态	封装	引脚	温度范围
AD7631BCPZ	Prodn	48 ld LFCSP 7x7mm (5.25EP)	48	工业
AD7631BCPZRL	Prodn	48 ld LFCSP 7x7mm (5.25EP)	48	工业
AD7631BSTZ	Prodn	48 ld LQFP	48	工业
AD7631BSTZRL	Prodn	48 ld LQFP	48	工业
EVAL-AD7631CB	Obs	EVALUATION BOARDS	-	工业
EVAL-AD7631CBZ	Prodn	EVALUATION BOARDS	-	工业
