AD7543: 一款专为串行接口应用设计的、精确的12-Bit CMOS 乘法型电流输出数模转换器
The AD7543是一款专为串行接口应用设计的、精确的12-Bit CMOS 乘法型电流输出数模转换器(DAC)。
DAC的逻辑电路包括1个12-bit串行输入、并行输出移位寄存器(寄存器A)和1个12-bit DAC输入寄存器(寄存器B)。AD7543 SRI引脚的输入数据在选通输入信号的前沿或后沿(由用户选择)装载入寄存器A。一旦寄存器A装满,在LOAD输入控制下,寄存器A的数据便装载入寄存器B。
AD7543 特点
- 分辨率：12bit
- 非线性：在Tmin～Tmax范围内, ±1/2 LSB
- 低增益漂移：2ppm/°C 典型值,5ppm/°C最大值
- 正或负选通引脚支持串联负载
- 异步清零输入用于初始化
- 完整的4象限乘法
- 低乘法馈通：10 KHz下1 LSB最大值
- 无需肖特基二极管输出
保护 - 低功耗：40 mW最大值
- 5 V电源电压
- 采用16引脚DIP
和20引脚SMP小型封装 - 低成本

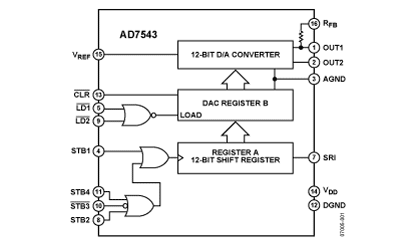

AD7543 功能框图
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| AD7543AQ | 量产 | 16 ld CerDIP | 16 | 工业 |
| AD7543BQ | 量产 | CERDIP GLASS SEAL | 16 | 工业 |
| AD7543GKN | 量产 | 16 ld PDIP | 16 | 商业 |
| AD7543GKNZ | 量产 | 16 ld PDIP | 16 | 商业 |
| AD7543GKR | 量产 | 16 ld SOIC - Wide | 16 | 商业 |
| AD7543GKR-REEL7 | 量产 | 16 ld SOIC - Wide | 16 | 商业 |
| AD7543GKRZ | 量产 | 16 ld SOIC - Wide | 16 | 商业 |
| AD7543GKRZ-REEL | 量产 | 16 ld SOIC - Wide | 16 | 商业 |
| AD7543GKRZ-REEL7 | 量产 | 16 ld SOIC - Wide | 16 | 商业 |
| AD7543GTQ/883B | 量产 | CERDIP GLASS SEAL | 16 | 军用 |
| AD7543JN | 量产 | 16 ld PDIP | 16 | 商业 |
| AD7543JNZ | 量产 | 16 ld PDIP | 16 | 商业 |
| AD7543JP | 量产 | 20 ld PLCC | 20 | 商业 |
| AD7543JPZ | 量产 | 20 ld PLCC | 20 | 商业 |
| AD7543KN | 量产 | 16 ld PDIP | 16 | 商业 |
| AD7543KNZ | 量产 | 16 ld PDIP | 16 | 商业 |
| AD7543KP | 量产 | 20 ld PLCC | 20 | 商业 |
| AD7543KP-REEL | 量产 | 20 ld PLCC | 20 | 商业 |
| AD7543KPZ | 量产 | 20 ld PLCC | 20 | 商业 |
| AD7543KR | 量产 | 16 ld SOIC - Wide | 16 | 商业 |
| AD7543KR-REEL | 量产 | 16 ld SOIC - Wide | 16 | 商业 |
| AD7543KRZ | 量产 | 16 ld SOIC - Wide | 16 | 商业 |
| AD7543KRZ-REEL | 量产 | 16 ld SOIC - Wide | 16 | 商业 |
| AD7543SQ/883B | 量产 | CERDIP GLASS SEAL | 16 | 军用 |
| AD7543TE | 量产 | LCC:CER LEADLESS CHIP CARR | 20 | 军用 |
| AD7543TE/883B | 量产 | LCC:CER LEADLESS CHIP CARR | 20 | 军用 |
