AD7467:1.6 V微功耗10位ADC

AD7466/AD7467/AD7468*分别是12/10/8位高速、低功耗逐次逼近型模数转换器(ADC),工作电压为1.6V至3.6V单电源,具有低功耗特性,最高呑吐量可达200 kSPS。该器件内置一个低噪声、宽带宽采样保持放大器,可处理3 MHz以上的输入频率。转换过程和数据采集过程通过CS和串行时钟进行控制,从而为器件与微处理器或DSP接口创造了条件。输入信号在CS的下降沿进行采样,而转换同时在此处启动。该器件无流水线延迟。基准电压从VDD获得,从而为ADC提供了最宽的动态输入范围,因此,其模拟输入范围为0至VDD。转换速率取决于SCLK。

AD7467 特点

• 额定电压（VDD）：1.6 V至3.6 V
• 低功耗：
  典型值0.62 mW（100 kSPS,3 V电源）
  典型值0.48 mW（50 kSPS,3.6 V电源）
  典型值0.12 mW（100 kSPS,1.6 V电源）
• 高呑吐量：200 kSPS
• 宽输入带宽：71 dB信噪比（30 kHz输入频率）
• 灵活的功耗/串行时钟速度管理
• 无流水线延迟
• 高速串行接口：SPI/QSPITM/MICROWIRETM/DSP兼容
• 自动省电模式
• 省电模式：8 nA（典型值）
• 6引脚SOT-23封装
• 8引脚MSOP封装
• Specified for VDD of 1.6 V to 3.6 V
• Low power:
  0.62 mW typical at 100 kSPS with 3 V supplies
  0.48 mW typical at 50 kSPS with 3.6 V supplies
  0.12 mW typical at 100 kSPS with 1.6 V supplies
• Fast throughput rate: 200 kSPS
• Wide input bandwidth: 71 dB SNR at 30 kHz input frequency
• Flexible power/serial clock speed management
• No pipeline delays
• High speed serial interface:
• SPI/QSPITM/MICROWIRETM/DSP compatible
• Automatic power-down
• Power-down mode: 8 nA typical
• 6-lead SOT-23 package
• 8-lead MSOP package

AD7467 技术指标

• Resolution (Bits): 10bit
• # Chan: 1
• Sample Rate: 200kSPS
• Interface: Ser,SPI
• Analog Input Type: SE-Uni
• Ain Range: Uni Vdd
• ADC Architecture: SAR
• Pkg Type: SOP,SOT

AD7467 亮点

1. 额定电源电压：1.6 V至3.6 V
2. 12、10和8位ADC,采用SOT-23和MSOP两种封装
3. 高呑吐量、低功耗,正常工作模式下的最大功耗为0.9 mW（100 kSPS,3 V时）
4. 灵活的功耗/串行时钟速度管理。转换速率取决于串行时钟,通过提高串行时钟速度可缩短转换时间。可在转换完成后自动进入省电模式,从而降低了省电模式下的平均功耗,器件的最大功耗为0.1 uA,省电模式下一般为8 nA
5. 基准电压从电源获得
6. 无流水线延迟
7. 该器件具有一个标准逐次逼近型ADC,可通过/CS输入对转换进行精确控制

AD7467 应用领域

• 电池供电系统
• 医疗仪器
• 远程数据采集
• 隔离数据采集

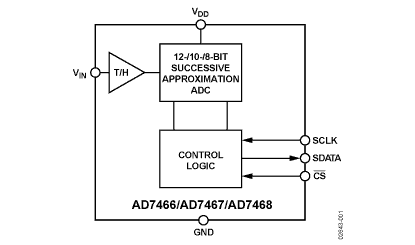

AD7467 功能框图

AD7467 芯片订购指南

产品型号	产品状态	封装	引脚	温度范围
AD7467BRMZ	量产	8 ld MSOP	8	商业
AD7467BRTZ-REEL	量产	6 ld SOT-23	6	商业
AD7467BRTZ-REEL7	量产	6 ld SOT-23	6	商业
EVAL-AD7467CB	量产	评估板	-	待定
