AD725: RGB 转NTSC/PAL编码器

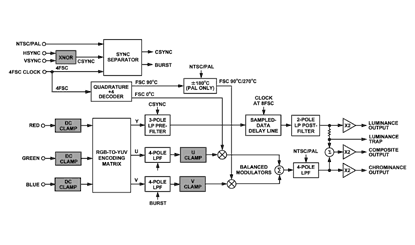

AD725是一款极低成本通用RGB转NTSC/PAL编码器，可将红色、绿色和蓝色分量信号转换为符合NTSC或PAL标准的相应亮度（基带振幅）和色度（副载波振幅与相位）信号。同时，这两路输出在片内合并以提供复合视频输出。所有三路输出均可供独立使用，其电压为驱动75 Ω反向端接电缆所需的标准信号电平的两倍。本产品可提供评估板，订购型号为：AD725-EB。

特点 复合视频输出：NTSC和PAL 色度和亮度（S-视频）输出 通过亮度陷波器端口消除串色伪像 TTL 逻辑电平 集成延迟线和自动调谐滤波器 驱动75 Ω反向端接负载 低功耗，+5 V电源供电 省电模式：小于1 uA 极低成本

技术指标 # DAC: n/a Resolution (Bits): n/a Standard Definition: X Component RGB/YPbPr: RGB only

订购指南

产品型号	封装	引脚	温度范围	包装和数量	报价*(100-499)	报价*1000 pcs	RoHS
AD725AR 产品状态: 最后订购时间	16 ld SOIC - Wide	16	工业	Tube, 47	-	-	N
AD725AR-REEL 产品状态: 最后订购时间	16 ld SOIC - Wide	16	工业	Reel, 1000	-	-	N
AD725AR-REEL7 产品状态: 最后订购时间	16 ld SOIC - Wide	16	工业	Reel, 400	-	-	N
AD725ARZ 产品状态: 量产	16 ld SOIC - Wide	16	工业	Tube, 47	$ 5.77	$ 4.61	Y
AD725ARZ-R7 产品状态: 量产	16 ld SOIC - Wide	16	工业	Reel, 400	$ 5.77	$ 4.61	Y
AD725ARZ-RL 产品状态: 量产	16 ld SOIC - Wide	16	工业	Reel, 1000	$ 5.77	$ 4.61	Y

开发板信息

产品型号	描述	报价	RoHS	查看PCN/PDN	查看库存/ 购买/样片
AD725-EBZ 产品状态: 量产	Evaluation Board	$ 266.00	是	-

AD725 应用技术支持与电子电路设计开发资源下载

1. AD725 数据手册DataSheet下载 .PDF
2. Analog Devices, Inc.ADI 美国模拟器件公司产品订购手册 .PDF
